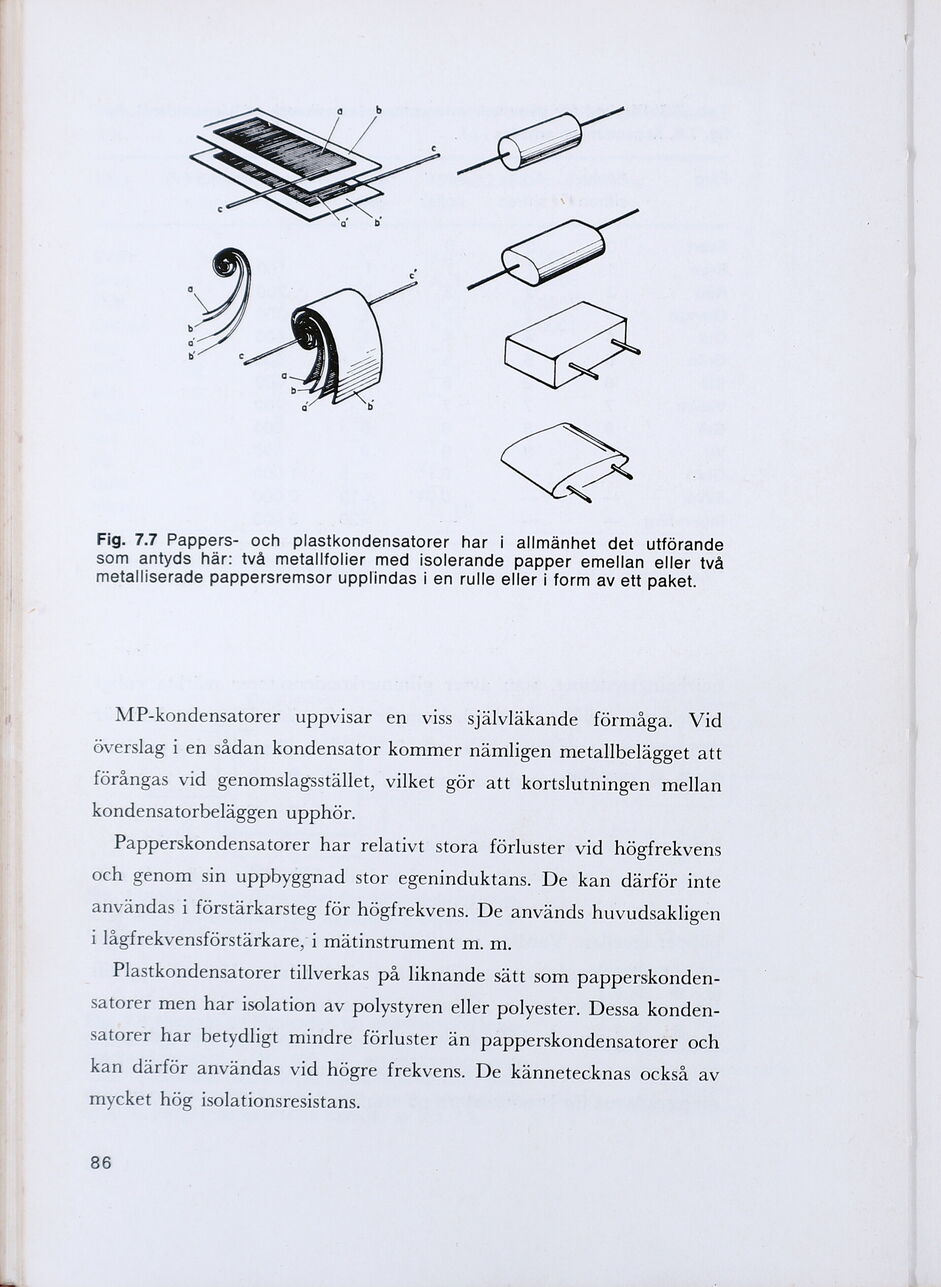

Fig. 7.7 Pappers- och plastkondensatorer har i allmänhet det utförande
som antyds här: två metallfolier med isolerande papper emellan eller två
metalliserade pappersremsor upplindas i en rulle eller i form av ett paket.
MP-kondensatorer uppvisar en viss självläkande förmåga. Vid
överslag i en sådan kondensator kommer nämligen metallbelägget att
förångas vid genomslagsstället, vilket gör att kortslutningen mellan
kondensatorbeläggen upphör.
Papperskondensatorer har relativt stora förluster vid högfrekvens
och genom sin uppbyggnad stor egeninduktans. De kan därför inte
användas i förstärkarsteg för högfrekvens. De används huvudsakligen
i lågfrekvensförstärkare, i mätinstrument m. m.
Plastkondensatorer tillverkas på liknande sätt som papperskonden-
satorer men har isolation av polystyren eller polyester. Dessa konden-
satorer har betydligt mindre förluster än papperskondensatorer och
kan därför användas vid högre frekvens. De kännetecknas också av
mycket hög isolationsresistans.
86
