2a siffra
1:a siffra
Arbets spänn
AT -
b)

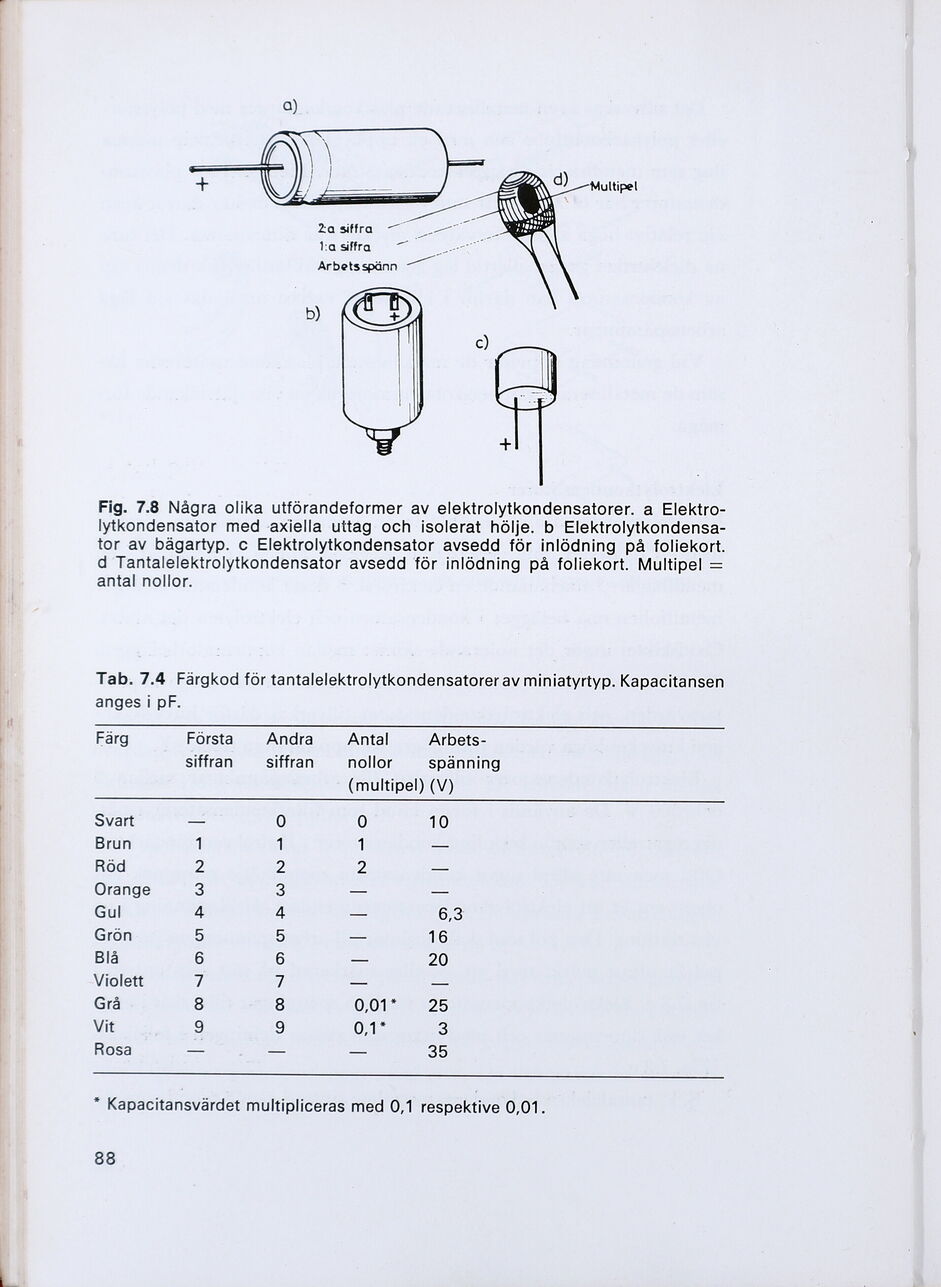

Fig. 7.8 Några olika utförandeformer av elektrolytkondensatorer. a Elektro-
lytkondensator med axiella uttag och isolerat hölje. b Elektrolytkondensa-
tor av bägartyp. c Elektrolytkondensator avsedd för inlödning på foliekort.
d Tantalelektrolytkondensator avsedd för inlödning på foliekort. Multipel =
antal nollor.
Tab. 7.4 Färgkod för tantalelektrolytkondensatorer av miniatyrtyp. Kapacitansen
anges i pF.
Färg Första Andra Antal Arbets-
siffran siffran nollor spänning
(multipel) (V)
Svart — 0 0 10
Brun 1 1 1 —
Röd 2 2 2 —
Orange 3 3 — —
Gul 4 4 — 6,3
Grön 5 5 — 16
Blå 6 6 — 20
Violett Z/ 7 — -—
Grå 8 8 0,01” 25
Vit 9 9 OMT S
Rosa — — — 35
" Kapacitansvärdet multipliceras med 0,1 respektive 0,01.
88
