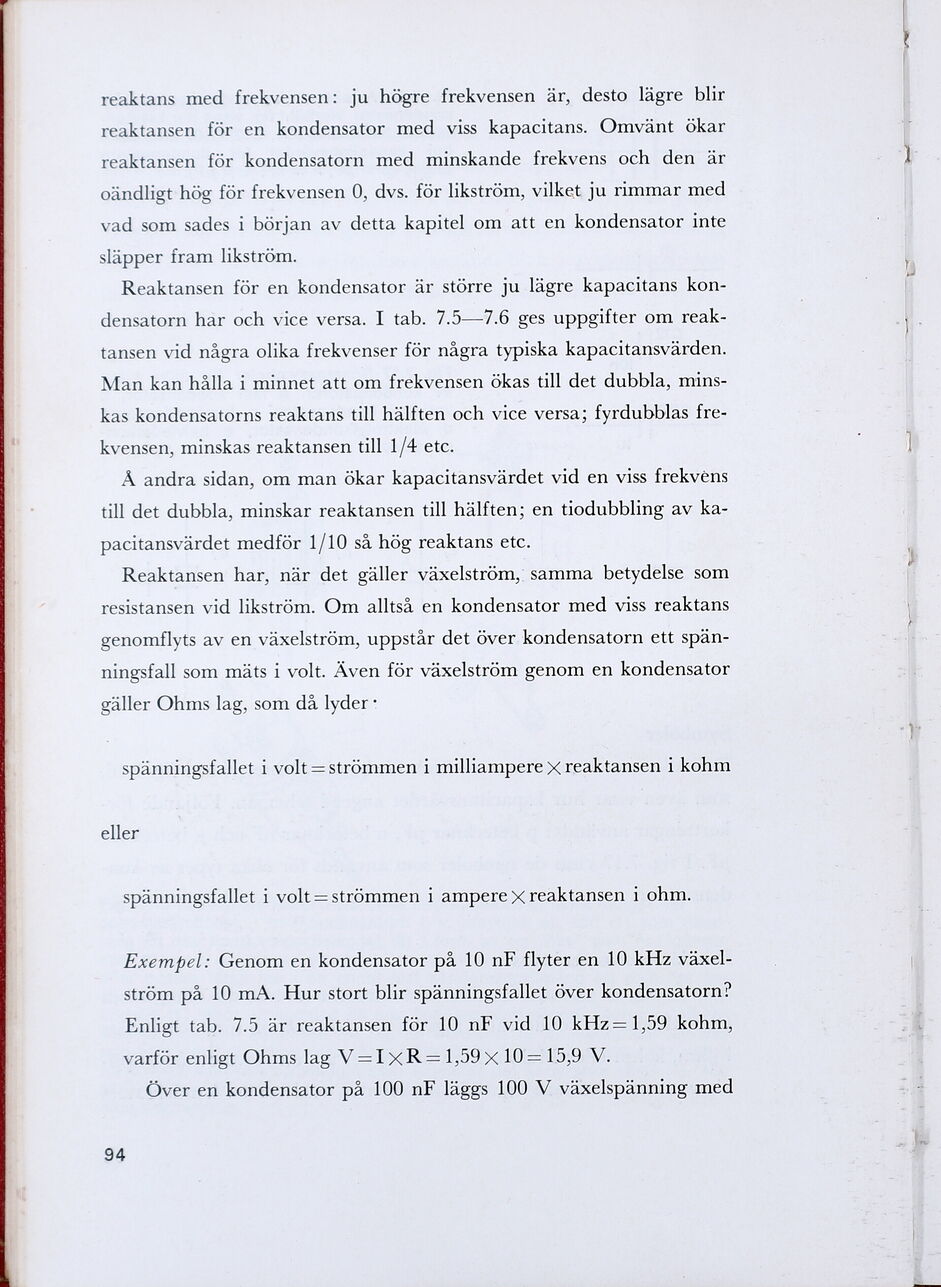

reaktans med frekvensen: ju högre frekvensen är, desto lägre blir
reaktansen för en kondensator med viss kapacitans. Omvänt ökar
reaktansen för kondensatorn med minskande frekvens och den är
oändligt hög för frekvensen 0, dvs. för likström, vilket ju rimmar med
vad som sades i början av detta kapitel om att en kondensator inte
släpper fram likström.
Reaktansen för en kondensator är större ju lägre kapacitans kon-
densatorn har och vice versa. I tab. 7.5—7.6 ges uppgifter om reak-
tansen vid några olika frekvenser för några typiska kapacitansvärden.
Man kan hålla i minnet att om frekvensen ökas till det dubbla, mins-
kas kondensatorns reaktans till hälften och vice versa; fyrdubblas fre-
kvensen, minskas reaktansen till 1/4 etc.
Å andra sidan, om man ökar kapacitansvärdet vid en viss frekvens
till det dubbla, minskar reaktansen till hälften; en tiodubbling av ka-
pacitansvärdet medför 1/10 så hög reaktans etc.
Reaktansen har, när det gäller växelström, samma betydelse som
resistansen vid likström. Om alltså en kondensator med viss reaktans
genomflyts av en växelström, uppstår det över kondensatorn ett spän-
ningsfall som mäts i volt. Även för växelström genom en kondensator
gäller Ohms lag, som då lyder :
spänningsfallet i volt = strömmen i milliampere X reaktansen i kohm
eller
spänningsfallet i volt =strömmen i ampere X reaktansen i ohm.
Exempel: Genom en kondensator på 10 nF flyter en 10 kHz växel-
ström på 10 mA. Hur stort blir spänningsfallet över kondensatorn?
Enligt tab. /.3 är reaktansen för 10. nE vid ilöCkFlz="1S9rkopmy
varfor enligt Ohms läg VE TRE 598010EIS SPN
