5

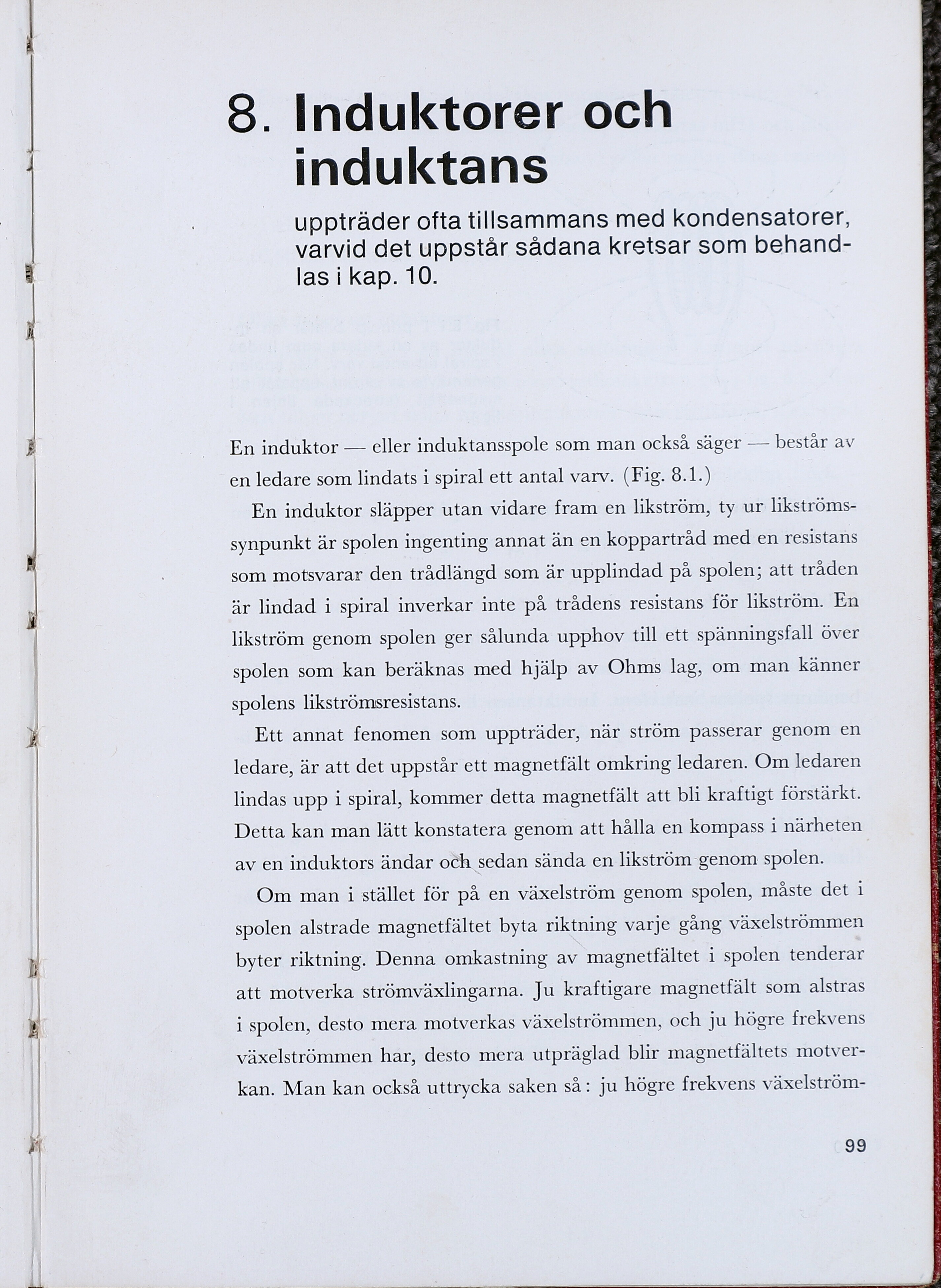

8. Induktorer och
induktans
uppträder ofta tillsammans med kondensatorer,
varvid det uppstår sådana kretsar som behand-
las i kap. 10.
En induktor — eller induktansspole som man också säger — består av
en ledare som lindats i spiral ett antal varv. (Fig. 8.1.)
En induktor släpper utan vidare fram en likström, ty ur likströms-
synpunkt är spolen ingenting annat än en koppartråd med en resistans
som motsvarar den trådlängd som är upplindad på spolen; att tråden
är lindad i spiral inverkar inte på trådens resistans för likström. En
likström genom spolen ger sålunda upphov till ett spänningsfall över
spolen som kan beräknas med hjälp av Ohms lag, om man känner
spolens likströmsresistans.
Ett annat fenomen som uppträder, när ström passerar genom en
ledare, är att det uppstår ett magnetfält omkring ledaren. Om ledaren
lindas upp i spiral, kommer detta magnetfält att bli kraftigt förstärkt.
Detta kan man lätt konstatera genom att hålla en kompass i närheten
av en induktors ändar och sedan sända en likström genom spolen.
Om man i stället för på en växelström genom spolen, måste det i
spolen alstrade magnetfältet byta riktning varje gång växelströmmen
byter riktning. Denna omkastning av magnetfältet i spolen tenderar
att motverka strömväxlingarna. Ju kraftigare magnetfält som alstras
i spolen, desto mera motverkas växelströmmen, och ju högre frekvens
växelströmmen har, desto mera utpräglad blir magnetfältets motver-
kan. Man kan också uttrycka saken så : ju högre frekvens växelström-
99
