— SARASYAP =
| Ö

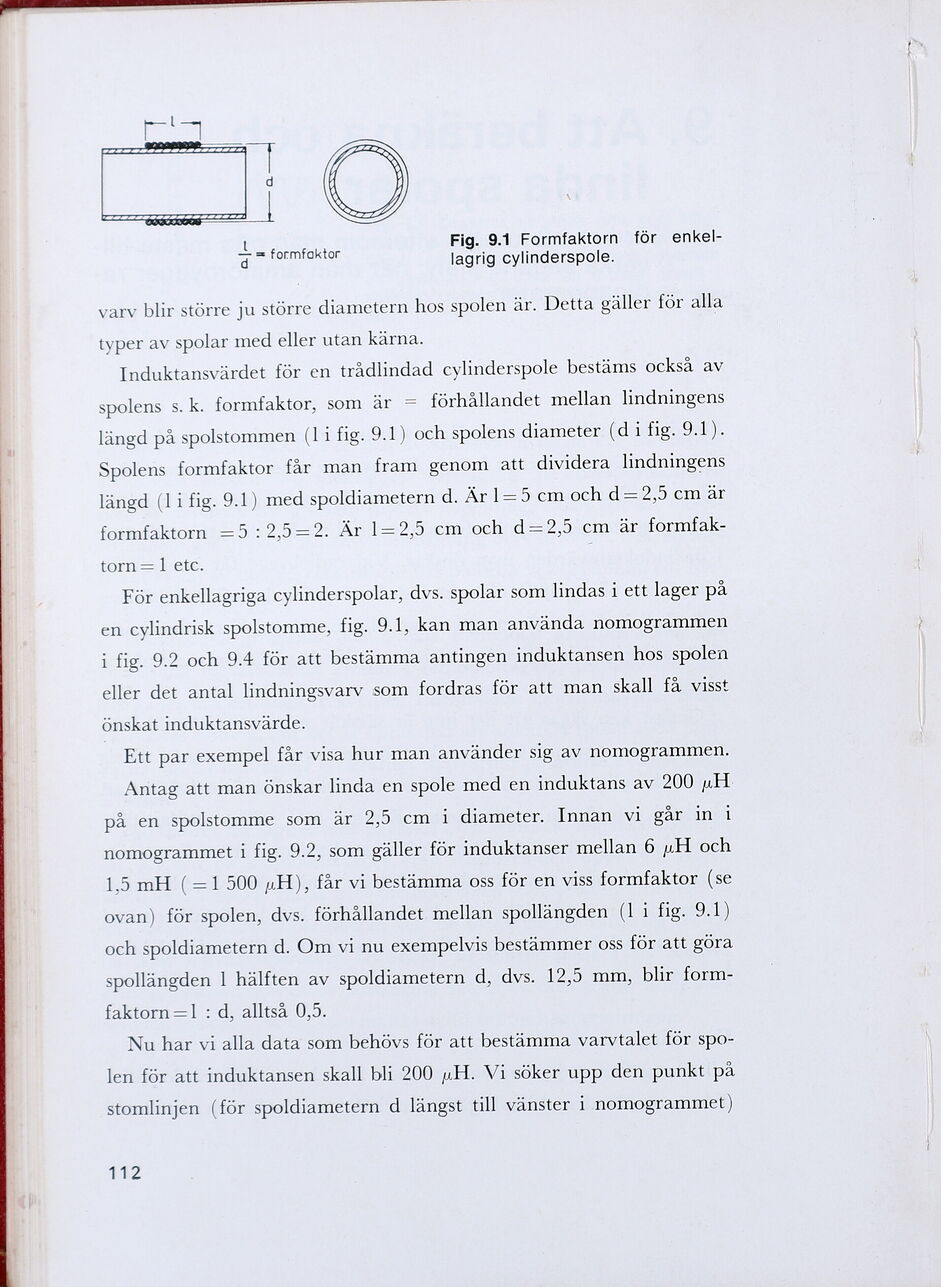

Fig. 9.1 Formfaktorn för enkel-
La formfaktor .
dar 3 lagrig cylinderspole.
varv blir större ju större diametern hos spolen är. Detta gäller för alla
typer av spolar med eller utan kärna.
Induktansvärdet för en trådlindad cylinderspole bestäms också av
spolens s. k. formfaktor, som är = förhållandet mellan lindningens
längd på spolstommen (1i fig. 9.1) och spolens diameter (di fig. 9.1).
Spolens formfaktor får man fram genom att dividera lindningens
längd (1i fig. 9.1) med spoldiametern d. ATL = Sem ock dE-2cmiat
formfaktorn. — 39 32,5= 25 An = 25 em ockidF-P okentan formfak-
torn = I etc. |
För enkellagriga cylinderspolar, dvs. spolar som lindas i ett lager på
en cylindrisk spolstomme, fig. 9.1, kan man använda nomogrammen
i fig. 9.2 och 9.4 för att bestämma antingen induktansen hos spolen
eller det antal lindningsvarv som fordras för att man skall få visst
önskat induktansvärde.
Ett par exempel får visa hur man använder sig av nomogrammen.
Antag att man önskar linda en spole med en induktans av 200 uvH
på en spolstomme som är 2,5 cm i diameter. Innan vi går in i
nomogrammet i fig. 9.2, som gäller för induktanser mellan 6 uvH och
1,5 mH (=1 500 juH), får vi bestämma oss för en viss formfaktor (se
ovan) för spolen, dvs. förhållandet mellan spollängden (1 i fig. 2.1)
och spoldiametern d. Om vi nu exempelvis bestämmer oss för att göra
spollängden 1 hälften av spoldiametern al. Nye. 25 nian, UI OR
faktorn =1 : d, alltså 0,3.
Nu har vi alla data som behövs för att bestämma varvtalet för spo-
len för att induktansen skall bli 200 uH. Vi söker upp den punkt på
stomlinjen (för spoldiametern d längst till vänster i nomogrammet)
112
