sem svarar mot 2, cm. Vidare sökes vi upp dem punktöpanden
tredje stomlinjen (räknat från vänster) för formfaktorn där vi har
värdet 0.5. Vi drar sedan en rät linje mellan nyssnämnda punkter.
Linjen skär den mellanliggande stomlinjen, och från skärningspunk-
ten drar vi en ny rät linje till den femte stomlinjen (räknat från väns-
ter) till en punkt på denna som svarar mot värdet 200 uvH. Där sist-
nämnda linje skär den fjärde stomlinjen kan vi sedan avläsa antalet
varv, och vi finner där svaret: 90 varv. Detta exempel är inprickat
i nomogrammet i fig. 9.2. För att få plats med 90 varv på en lind-
ningslängd 1=12,5 mm måste vi ta till en tråddiameter av ca 0,1 mm.
Nu kanske vi tycker att det blir besvärligt med så tunn tråd som 0,1
mm. Vi kan då i stället ta till större spoldiameter, exempelvis 5 cm,
för att få färre varv och mera lindningsutrymme. På den spolstommen
kan vi linda tråden så att lindningslängden på spolstommen blir =
spoldiametern. Formfaktorn blir då=1. Med nyss angivna värden fin-
ner vi att vi nu får ca 75 varv för den önskade induktansen. Men vi
har nu 50 mm att linda 75 varv på, och vi finner då att 0,5 mm tråd
kan bli ungefär lagom för att spollängden vid tätlindning skall bli 5
cm. (Isolering m. m. gör att spollängden blir något större än varvta-
let X tråddiameter.)
Vi finner snart att spolar för större induktansvärden blir rätt
otympliga om vi skall försöka linda dem i form av enkellagriga cy-
linderspolar. Vi kan då i stället linda spolarna i två eller tre lager
ovanpå varandra. (Fig. 9.3.) Med tre lager får vi med oförändrad
formfaktor plats med tre gånger så många varv på spolen. Detta lind-
ningssätt ger emellertid rätt hög kapacitans mellan varven (denna

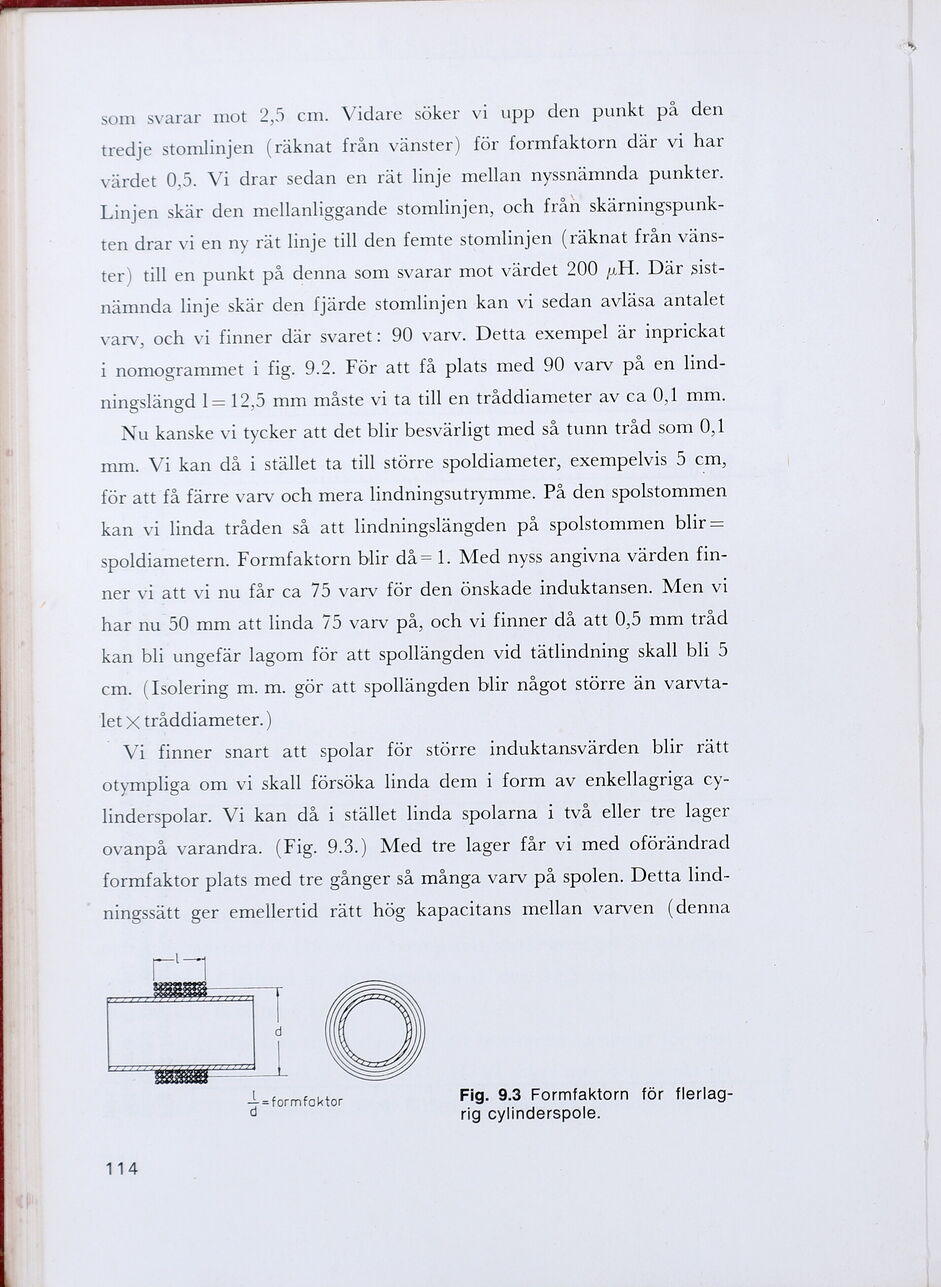

AUTO EnIfektor Fig. 9.3 Formfaktorn för flerlag-
d rig cylinderspole.
