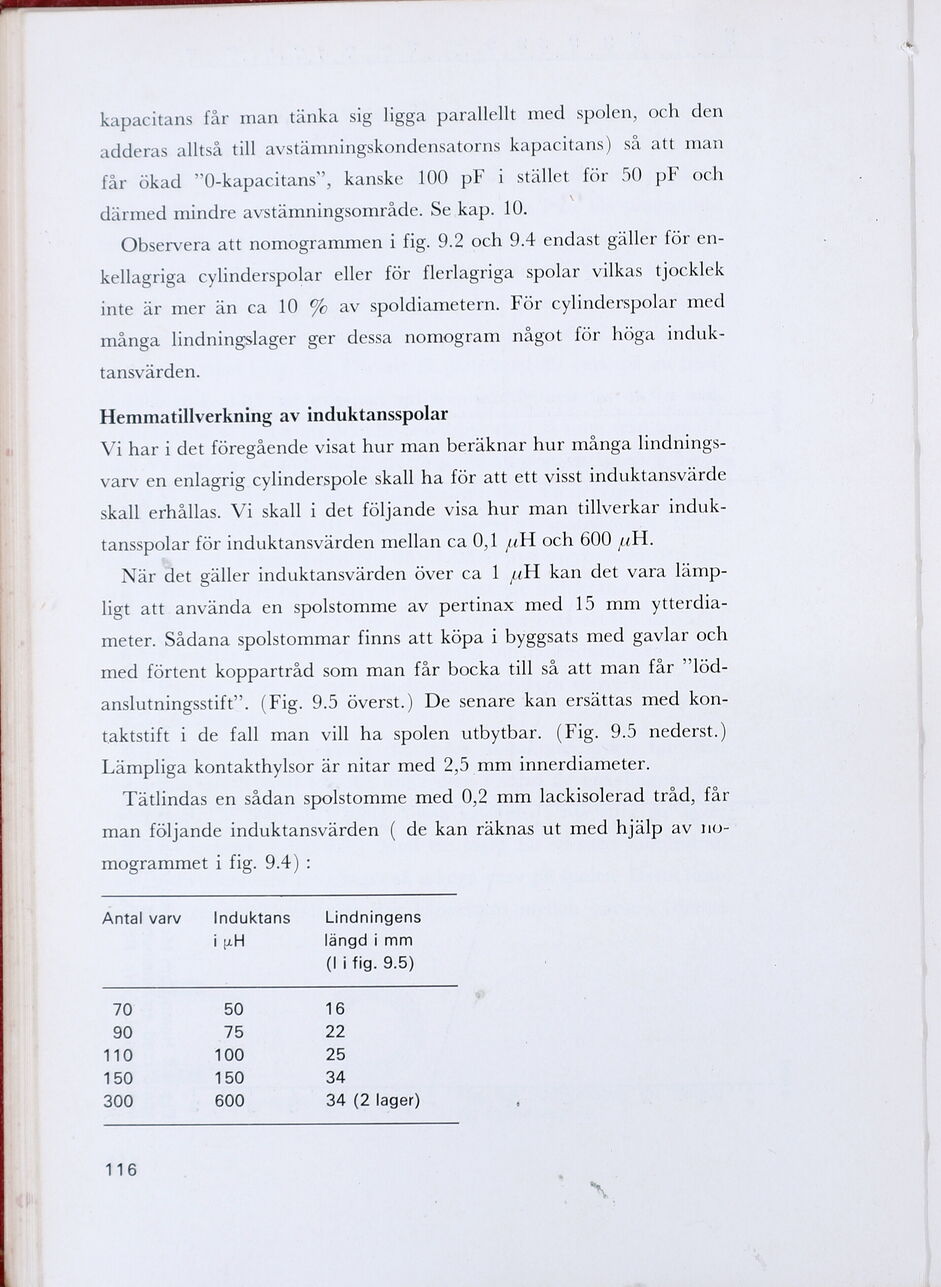

kapacitans får man tänka sig ligga parallellt med spolen, och den
adderas alltså till avstämningskondensatorns kapacitans) så att man
får ökad ”0-kapacitans”, kanske 100 pF i stället för 50 pF och
därmed mindre avstämningsområde. Se kap. 10. |
Observera att nomogrammen i fig. 9.2 och 9.4 endast gäller för en-
kellagriga cylinderspolar eller för flerlagriga spolar vilkas tjocklek
inte är mer än ca 10 Jo av spoldiametern. För cylinderspolar med
många lindningslager ger dessa nomogram något för höga induk-
tansvärden.
Hemmatillverkning av induktansspolar
Vi har i det föregående visat hur man beräknar hur många lindnings-
varv en enlagrig cylinderspole skall ha för att ett visst induktansvärde
skall erhållas. Vi skall i det följande visa hur man tillverkar induk-
tansspolar för induktansvärden mellan ca 0,1 uH och 600 uH.
När det gäller induktansvärden över ca 1 uH kan det vara lämp-
ligt att använda en spolstomme av pertinax med 15 mm ytterdia-
meter. Sådana spolstommar finns att köpa i byggsats med gavlar och
med förtent koppartråd som man får bocka till så att man får ”löd-
anslutningsstift”. (Fig. 9.5 överst.) De senare kan ersättas med kon-
taktstift i de fall man vill ha spolen utbytbar. (Fig. 9.5 nederst.)
Lämpliga kontakthylsor är nitar med 2,5 mm innerdiameter.
Tätlindas en sådan spolstomme med 0,2 mm lackisolerad tråd, får
man följande induktansvärden ( de kan räknas ut med hjälp av no-
mogrammet I lg. J.E):
Antal varv Induktans Lindningens
i vkH längd i mm
(UT ulko. HD)
70 50 16
90 NE 20
110 100 29
150 150 34
300 600 34 (2 lager) é
