Systoflexrör”.

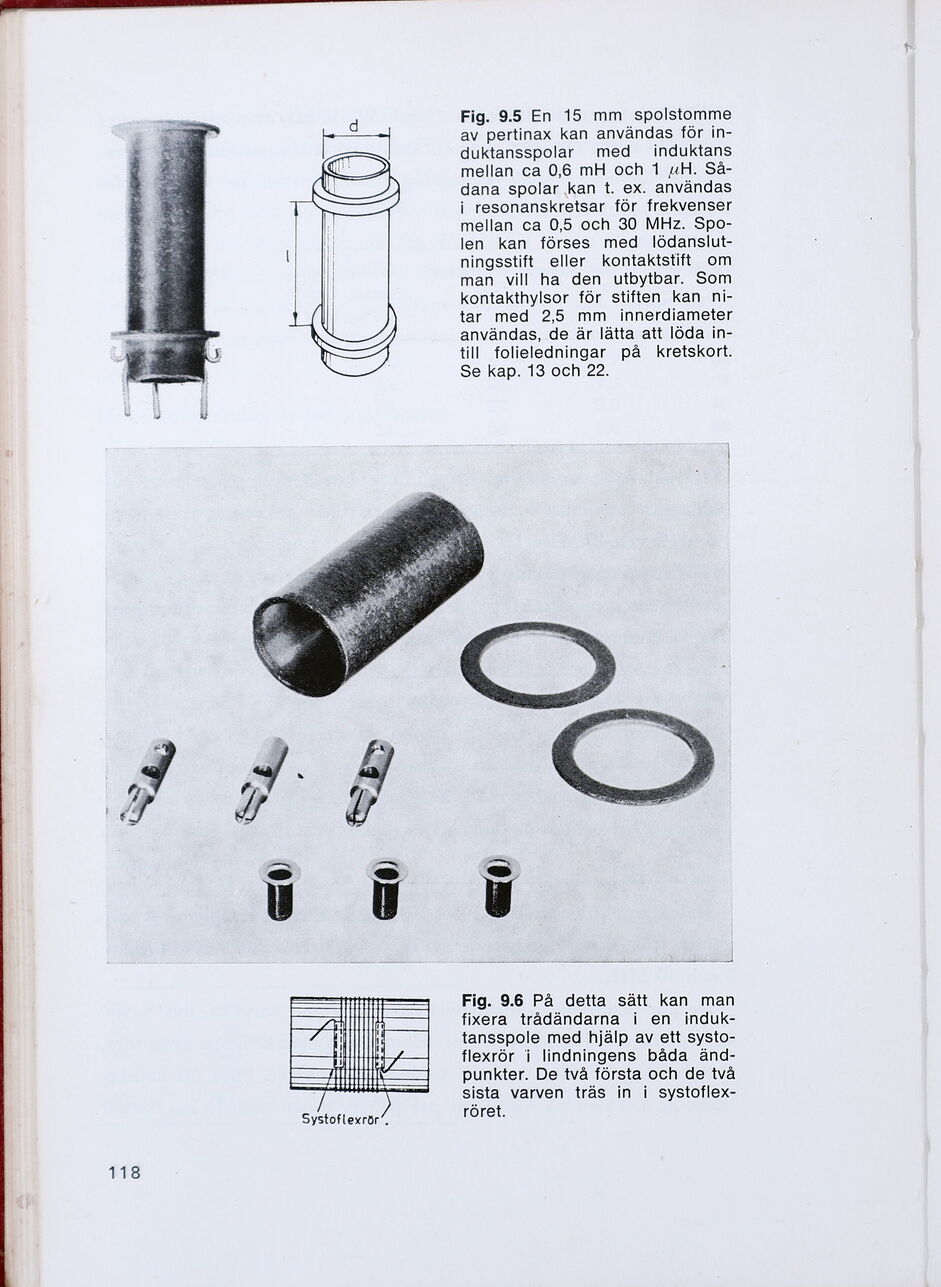

Fig. 9.5 En 15 mm spolstomme
av pertinax kan användas för in-
duktansspolar med induktans
mellan ca 0,6 mH och 1 uH. Så-
dana spolar kan t. ex. användas
i resonanskretsar för frekvenser
mellan ca 0,5 och 30 MHz. Spo-
len kan förses med lödanslut-
ningsstift eller kontaktstift om
man vill ha den utbytbar. Som
kontakthylsor för stiften kan ni-
tar med 2,5 mm innerdiameter
användas, de är lätta att löda in-
till folieledningar på kretskort.
Se kap. 13 och 22.
Fig. 9.6 På detta sätt kan man
fixera trådändarna i en induk-
tansspole med hjälp av ett systo-
flexrör i lindningens båda änd-
punkter. De två första och de två
sista varven träs in i systoflex-
röret.
