5 |
0,5 02 03 0 0 0 VB (G
2
NN
N Ny
07 3 0 I 12 VA IS
f (MHz)

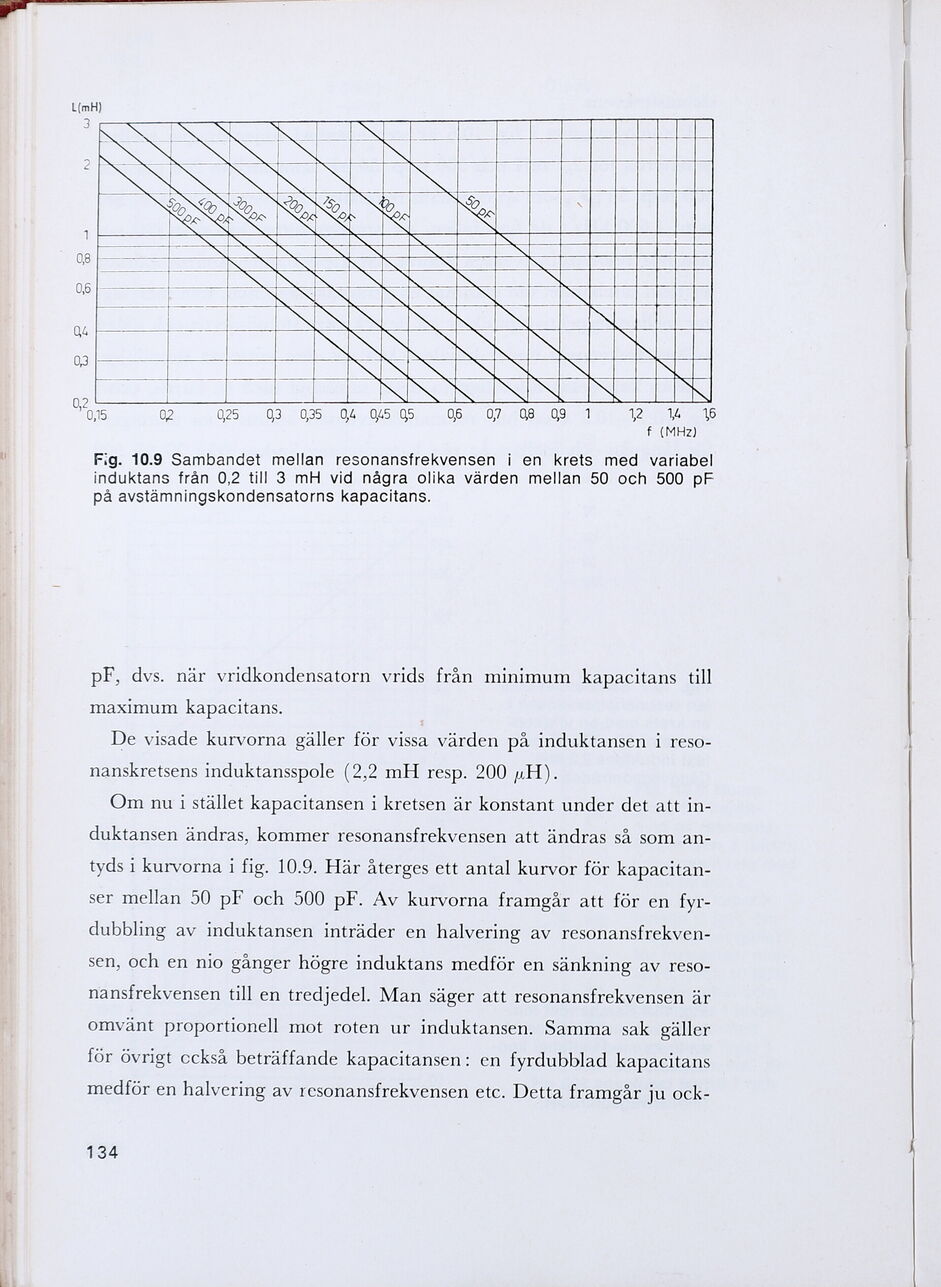

Fig. 10.9 Sambandet mellan resonansfrekvensen i en krets med variabel
induktans från 072 till 3 MH vid några olika värden mellan 50 och 500 pF
på avstämningskondensatorns kapacitans.
pF, dvs. när vridkondensatorn vrids från minimum kapacitans till
maximum kapacitans.
De visade kurvorna gäller för vissa värden på induktansen i reso-
nanskretsens induktansspole (2,2 mH resp. 200 uH).
Om nu i stället kapacitansen i kretsen är konstant under det att in-
duktansen ändras, kommer resonansfrekvensen att ändras så som an-
tyds i kurvorna i fig. 10.9. Här återges ett antal kurvor för kapacitan-
ser mellan 50 pF och 500 pF. Av kurvorna framgår att för en fyr-
dubbling av induktansen inträder en halvering av resonansfrekven-
sen, och en nio gånger högre induktans medför en sänkning av reso-
nansfrekvensen till en tredjedel. Man säger att resonansfrekvensen är
omvänt proportionell mot roten ur induktansen. Samma sak gäller
för övrigt också beträffande kapacitansen: en fyrdubblad kapacitans
medför en halvering av resonansfrekvensen etc. Detta framgår ju ock-
134
