pF
300
200
70
EE
Sem
50
40
30

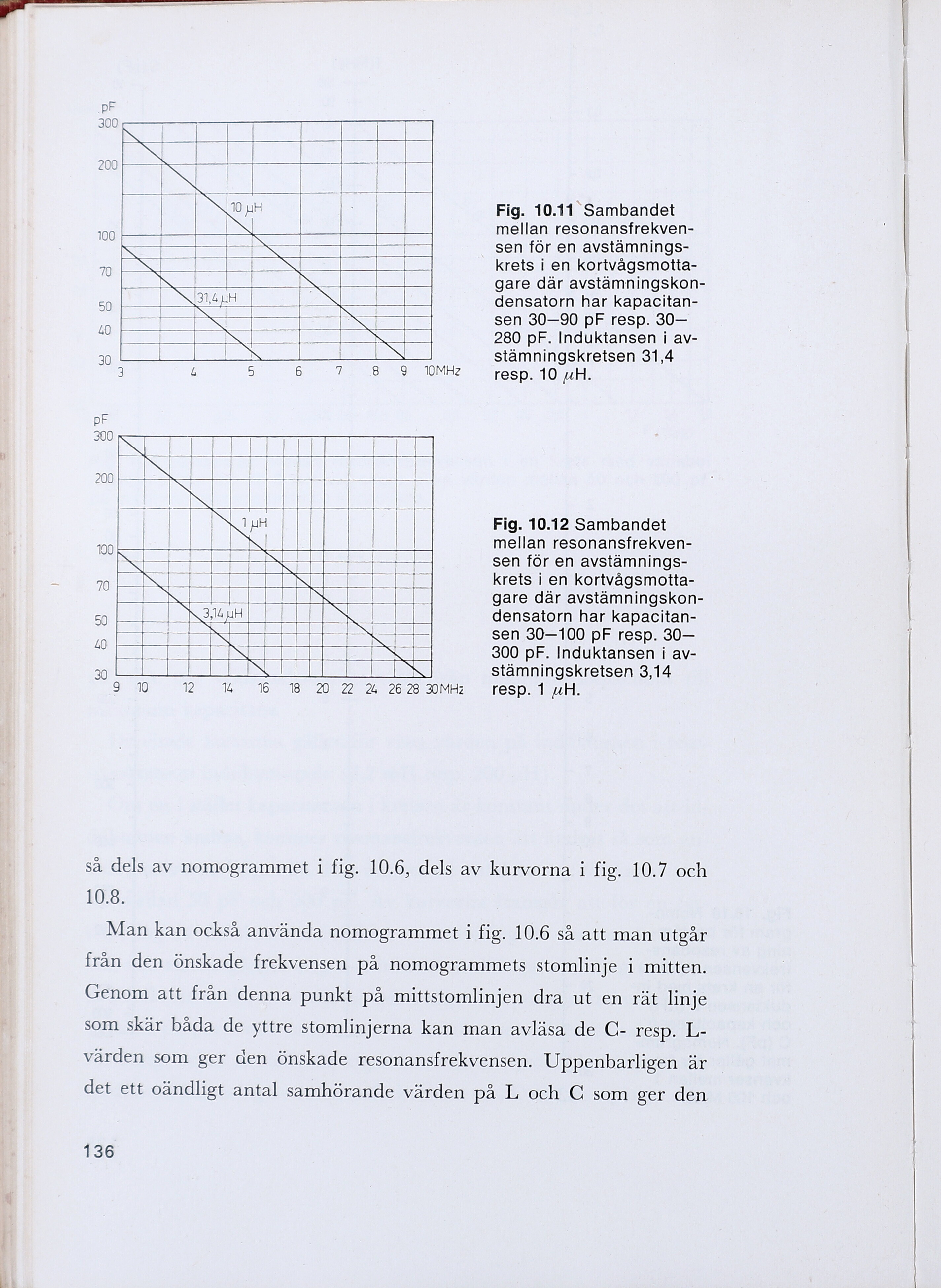

Fig. 10.11 Sambandet
mellan resonansfrekven-
sen för en avstämnings-
krets i en kortvågsmotta-
gare där avstämningskon-
densatorn har kapacitan-
sen 30—90 pF resp. 30—-
280 pF. Induktansen i av-
stämningskretsen 31,4
resp. 10 uH.
Fig. 10.12 Sambandet
mellan resonansfrekven-
sen för en avstämnings-
krets i en kortvågsmotta-
gare där avstämningskon-
densatorn har kapacitan-
sen 30—100 pF resp. 30—
300 pF. Induktansen i av-
stämningskretsen 3,14
resp. I uH.
så dels av nomogrammet i fig. 10.6, dels av kurvorna i fig. 10.7 och
10.8.
Man kan också använda nomogrammet i fig. 10.6 så att man utgår
från den önskade frekvensen på nomogrammets stomlinje i mitten.
Genom att från denna punkt på mittstomlinjen dra ut en rät linje
som skär båda de yttre stomlinjerna kan man avläsa de C- resp. L-
värden som ger den önskade resonansfrekvensen. Uppenbarligen är
det ett oändligt antal samhörande värden på L och C som ger den
136
