00 MHz
pF
30 : :
10 AE a a a a a a
ju fame
7 NI
5 I) IS
fee [ET (EN RA OS free |
a SS ESSEN :
3 | I [=] | | | L
90 100 120 140 160 180 200-220 240
300MHz

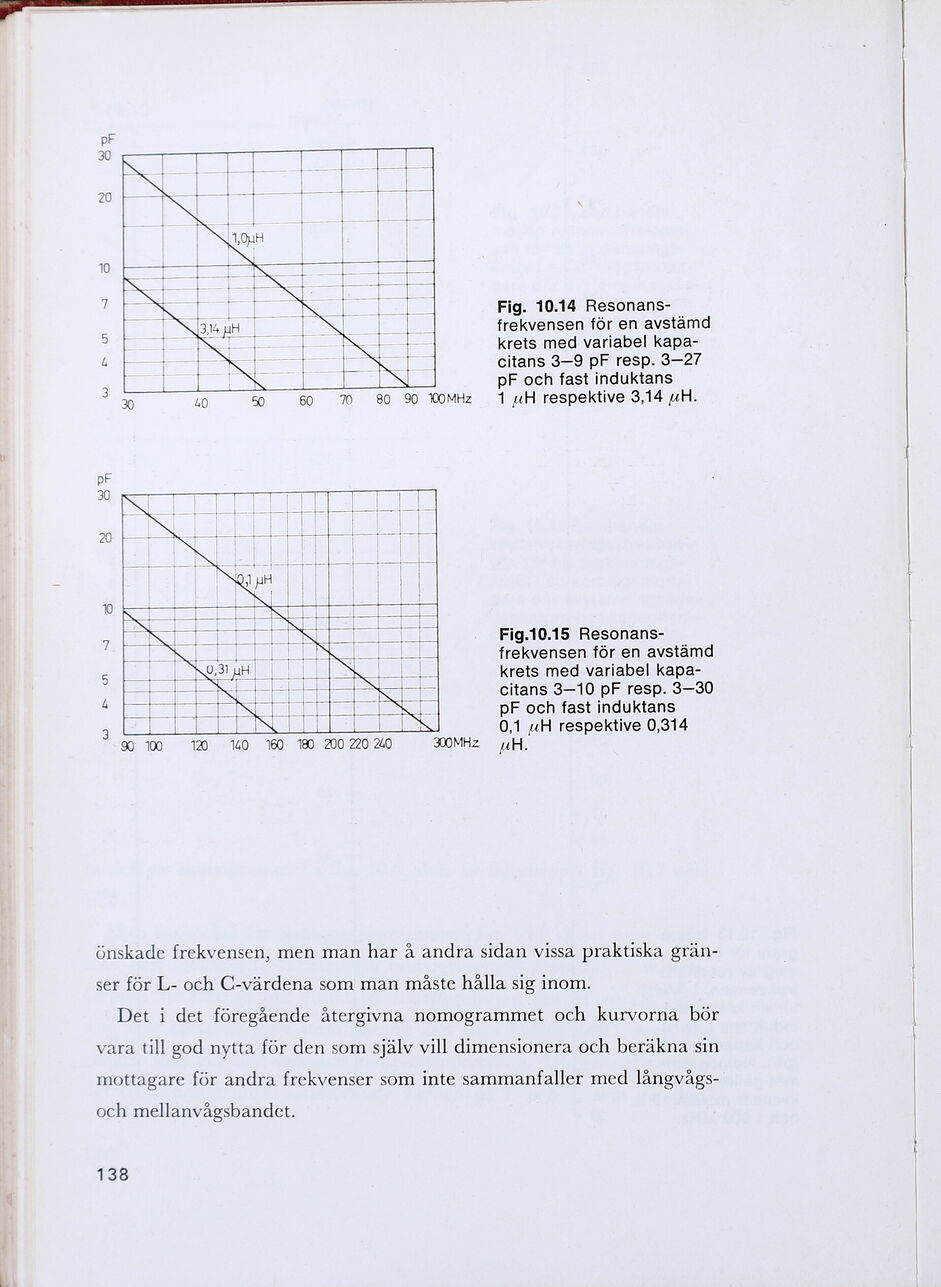

Fig. 10.14 Resonans-
frekvensen för en avstämd
krets med variabel kapa-
citans 3—9 pF resp. 3—27
pF och fast induktans
1 uH respektive 3,14 uH.
Fig.10.15 Resonans-
frekvensen för en avstämd
krets med variabel kapa-
citans 3—10 pF resp. 3—30
pF och fast induktans
0,1 uH respektive 0,314
uH.
önskade frekvensen, men man har å andra sidan vissa praktiska grän-
ser för L- och C-värdena som man måste hålla sig inom.
Det i det föregående återgivna nomogrammet och kurvorna bör
vara till god nytta för den som själv vill dimensionera och beräkna sin
mottagare för andra frekvenser som inte sammanfaller med långvågs-
och mellanvågsbandet.
138
