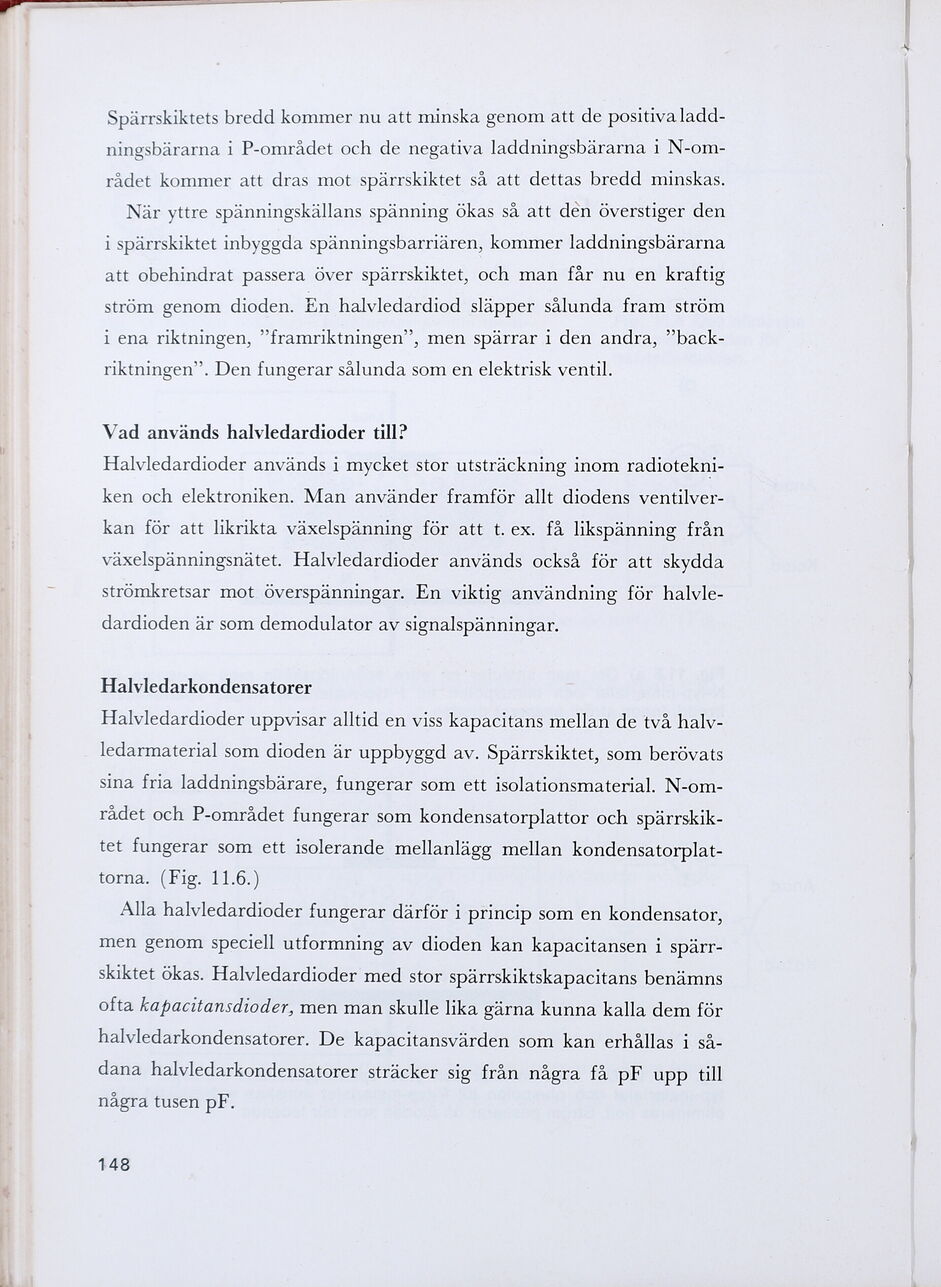

Spärrskiktets bredd kommer nu att minska genom att de positiva ladd-
ningsbärarna i P-området och de negativa laddningsbärarna i N-om-
rådet kommer att dras mot spärrskiktet så att dettas bredd minskas.
När yttre spänningskällans spänning ökas så att den överstiger den
i spärrskiktet inbyggda spänningsbarriären, kommer laddningsbärarna
att obehindrat passera över spärrskiktet, och man får nu en kraftig
ström genom dioden. En halvledardiod släpper sålunda fram ström
i ena riktningen, ”framriktningen”, men spärrar i den andra, ”back-
riktningen”. Den fungerar sålunda som en elektrisk ventil.
Vad används halvledardioder till?
Halvledardioder används i mycket stor utsträckning inom radiotekni-
ken och elektroniken. Man använder framför allt diodens ventilver-
kan för att likrikta växelspänning för att t. ex. få likspänning från
växelspänningsnätet. Halvledardioder används också för att skydda
strömkretsar mot överspänningar. En viktig användning för halvle-
dardioden är som demodulator av signalspänningar.
Halvledarkondensatorer
Halvledardioder uppvisar alltid en viss kapacitans mellan de två halv-
ledarmaterial som dioden är uppbyggd av. Spärrskiktet, som berövats
sina fria laddningsbärare, fungerar som ett isolationsmaterial. N-om-
rådet och P-området fungerar som kondensatorplattor och spärrskik-
tet fungerar som ett isolerande mellanlägg mellan kondensatorplat-
törna. (Fig. C65)
Alla halvledardioder fungerar därför i princip som en kondensator,
men genom speciell utformning av dioden kan kapacitansen i spärr-
skiktet ökas. Halvledardioder med stor spärrskiktskapacitans benämns
ofta kapacitansdioder, men man skulle lika gärna kunna kalla dem för
halvledarkondensatorer. De kapacitansvärden som kan erhållas i så-
dana halvledarkondensatorer sträcker sig från några få pF upp till
några tusen pF.
148
