DJ |
AA +
BES NED |

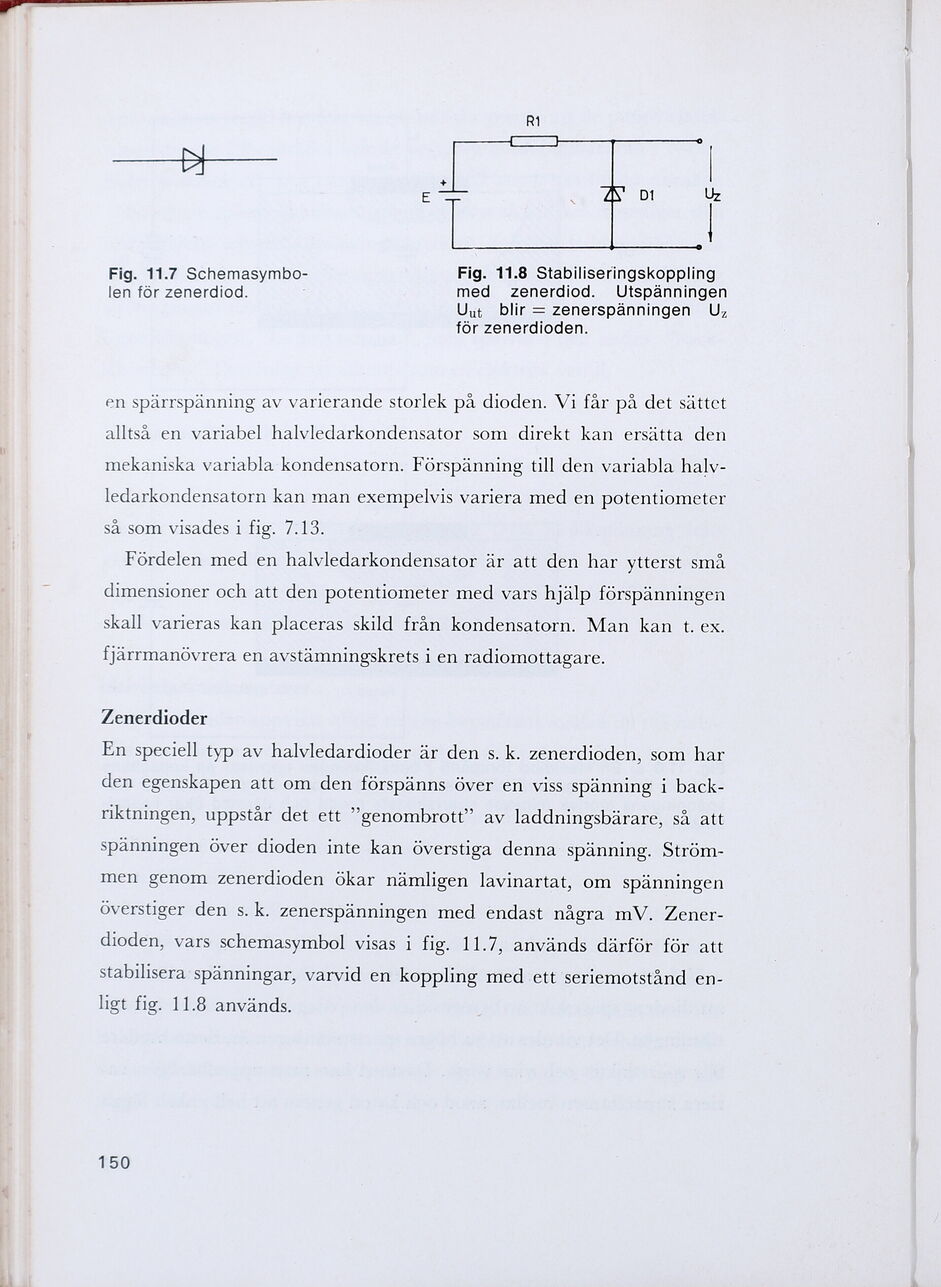

Fig. 11.7 Schemasymbo- Fig. 11.8 Stabiliseringskoppling
len för zenerdiod. med zenerdiod. Utspänningen

Uut blir = zenerspänningen UU;
för zenerdioden.

en spärrspänning av varierande storlek på dioden. Vi får på det sättet
alltså en variabel halvledarkondensator som direkt kan ersätta den
mekaniska variabla kondensatorn. Förspänning till den variabla halv-
ledarkondensatorn kan man exempelvis variera med en potentiometer
så som visades 1 fig. 7.13.

Fördelen med en halvledarkondensator är att den har ytterst små
dimensioner och att den potentiometer med vars hjälp förspänningen
skall varieras kan placeras skild från kondensatorn. Man kan t. ex.

fjärrmanövrera en avstämningskrets i en radiomottagare.

Zenerdioder

En speciell typ av halvledardioder är den s. k. zenerdioden, som har
den egenskapen att om den förspänns över en viss spänning i back-
riktningen, uppstår det ett ”genombrott” av laddningsbärare, så att
spänningen över dioden inte kan överstiga denna spänning. Ström-
men genom zenerdioden ökar nämligen lavinartat, om spänningen
överstiger den s.k. zenerspänningen med endast några mV. Zener-
dioden, vars schemasymbol visas i fig. 11.7, används därför för att
stabilisera spänningar, varvid en koppling med ett seriemotstånd en-

ligt fig. 11.8 används.

150
