ges sambandet mellan varvtals- och impedansomsättning. Om man
över sekundärlindningen på en transformator ansluter en viss impe-
dans, Z, blir den impedans Z’ som man då mäter upp över primär-
lindningen =impedansen Z multiplicerad med impedansomsättningen
(7 Sa) NT LG
Låt oss göra detta klart med ett par exempel:
Exempel: Om man över sekundärlindningen på en transformator
med varvtalsomsättningen 1 (dvs. om antalet varv i primärlind-
ningen och sekundärlindningen är lika stort) ansluter en impedans
på 1 ohm, vilken impedans kan man då uppmäta över transforma-
torns primärlindning? Svaret är att enär impedansomsättningen är
I i transformatorn blir den impedans man uppmäter över primär-
lindningen =1- 1=1 ohm.
Skulle man i stället ha varvtalsomsättningen 1 : 10, dvs. 10 ggr
flera varv på sekundärlindningen än på primärlindningen, är im-
pedansomsättningen =0,01. Den impedans som man mäter upp
över primärlindningen när 1 ohm är ansluten över sekundärlind-
ningen är då 1:0,01=0,01 ohm. Vänder man nu transformatorn
så att man ansluter 1-ohmsmotståndet över primärlindningen och
mäter över sekundärlindningen kommer lindningarna att byta funk-
tioner, dvs. den tidigare primärlindningen blir nu sekundärlindning

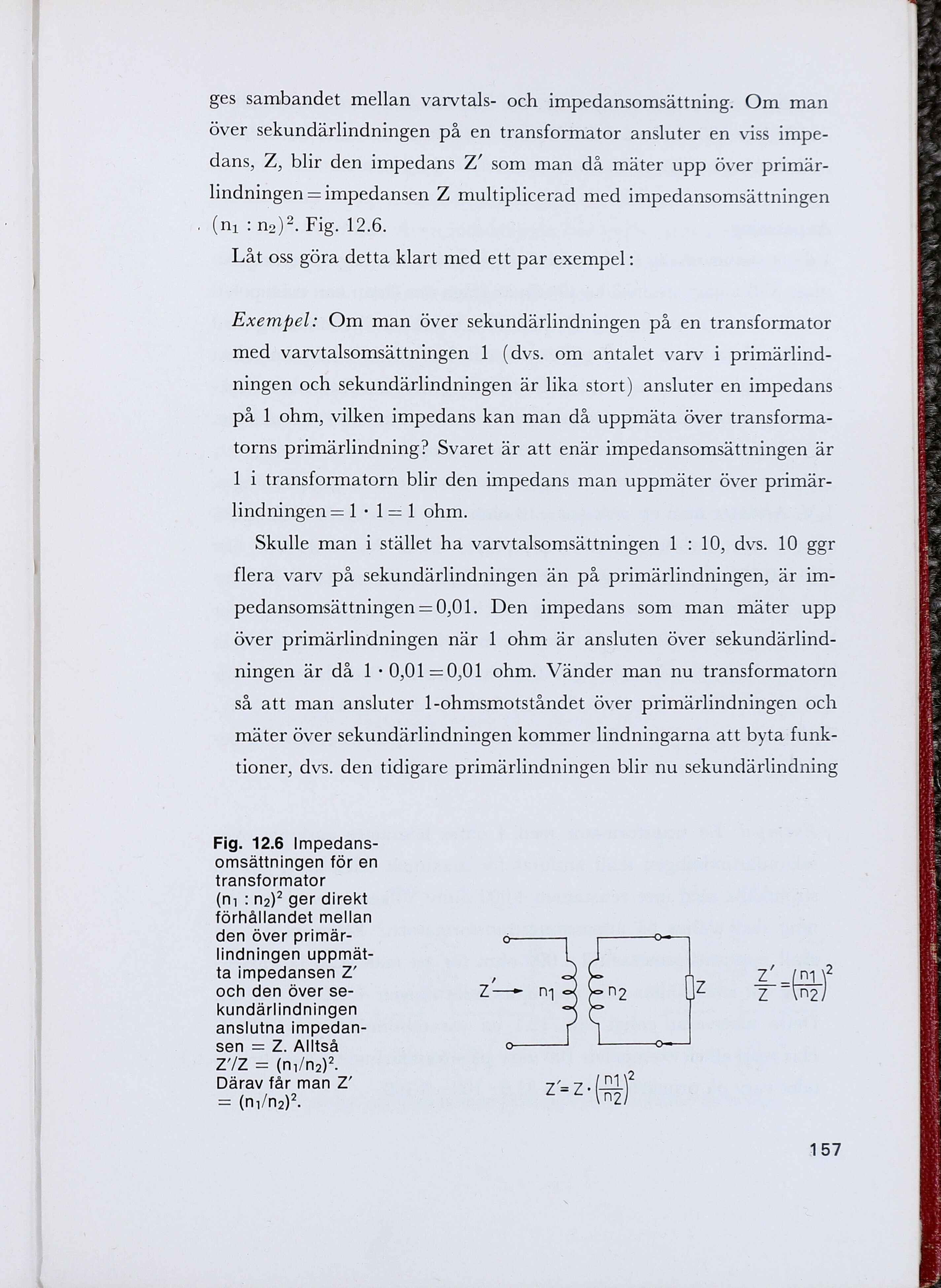

Fig. 12.6 Impedans-
omsättningen för en
transformator
(n1 : no)? ger direkt
förhållandet mellan
den över primär- &
lindningen uppmät-
ta impedansen Z’ ; Zoo IAT
och den över se- Z—=> DM n2 Z =)
kundärlindningen
anslutna impedan-
sen = Z. Alltså &
TLL = (n1/n2)?. 2
Därav får man Z’ FAT o FF
= (na/n2)?. nz
