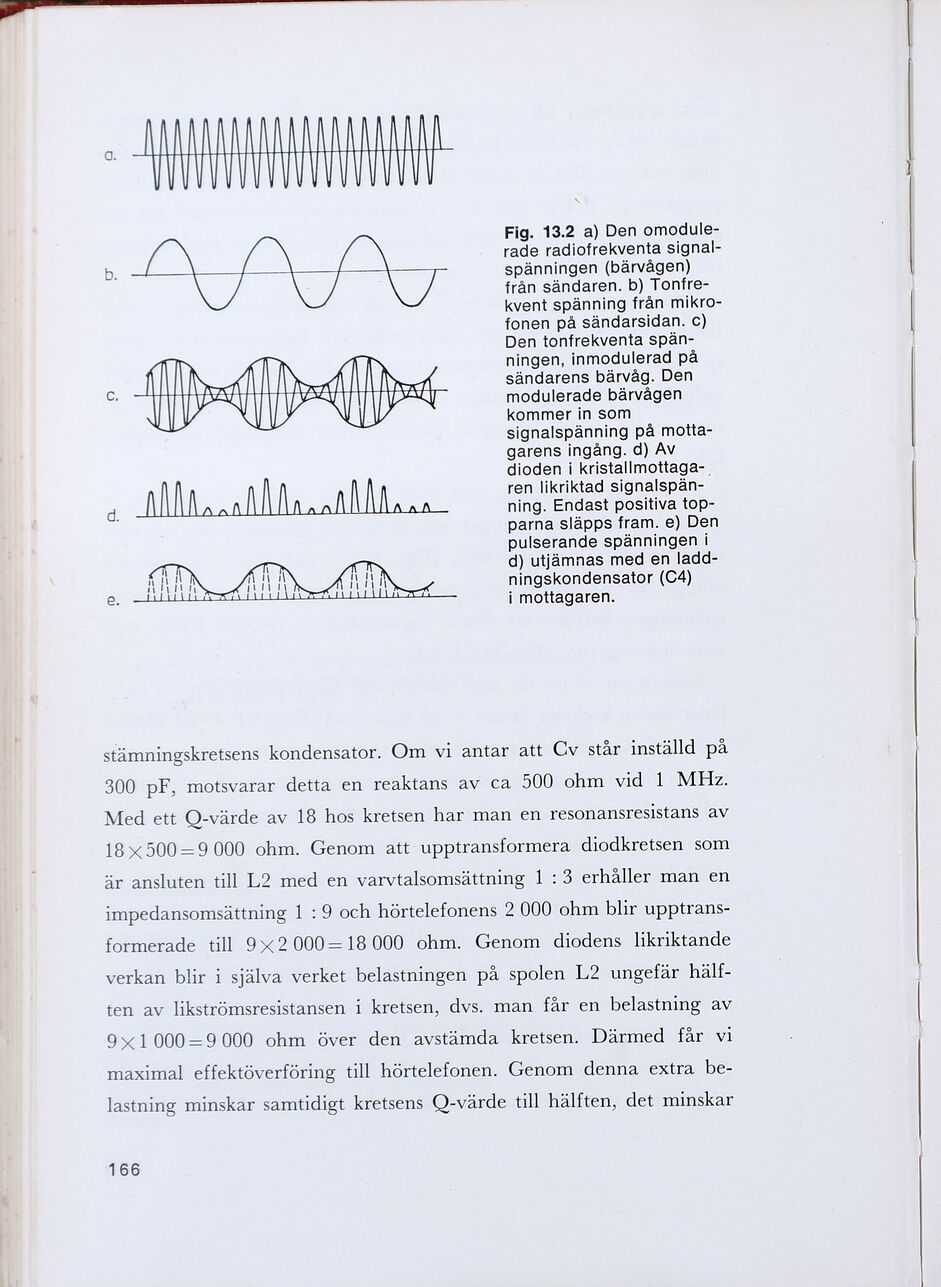

Fig. 13.2 a) Den omodule-
CN FN NN rade radiofrekventa signal-
b. spänningen (bärvågen)
CN från sändaren. b) Tonfre-
kvent spänning från mikro-
fonen på sändarsidan. C)
Den tonfrekventa spän-
ningen, inmodulerad på
sändarens bärvåg. Den
modulerade bärvågen
kommer in som
signalspänning på motta-
garens ingång. d) Av
dioden i kristallmottaga-.
ren likriktad signalspän-
ning. Endast positiva top-
parna släpps fram. e) Den
pulserande spänningen i
d) utjämnas med en ladd-
ningskondensator (C4)
i mottagaren.
stämningskretsens kondensator. Om vi antar att Cv står inställd på
300 pF, motsvarar detta en reaktans av ca 500 ohm vid 1 MHz.
Med ett Q-värde av 18 hos kretsen har man en resonansresistans av
18x500=9 000 ohm. Genom att upptransformera diodkretsen som
är ansluten till L2 med en varvtalsomsättning 1 :3 erhåller man en
impedansomsättning 1 : 9 och hörtelefonens 2 000 ohm blir upptrans-
formerade till 9x2000=18 000 ohm. Genom diodens likriktande
verkan blir i själva verket belastningen på spolen L2 ungefär hälf-
ten av likströmsresistansen i kretsen, dvs. man får en belastning av
9x1000=9 000 ohm över den avstämda kretsen. Därmed får vi
maximal effektöverföring till hörtelefonen. Genom denna extra be-
lastning minskar samtidigt kretsens Q-värde till hälften, det minskar
166
