Apparatens uppbyggnad
Apparaten är kopplad på ett universalkretskort (fig. 13.5) monterat
i en apparatlåda som är uppbyggd av modulchassienheter. (Fig. 13.6.)
På apparatlådans frontpanel är vridkondensatorn Cv placerad och
på dess bakpanel återfinns antenn- och jorduttagen samt uttagen
för hörtelefonen (banankontakter). Spolarna L1+L2 är lindade på
en ca 33 mm lång spolstomme med 15 mm ytterdiameter som limmas
fast på universalkortet då detta är färdigmonterat med sina kom-
ponenter Ci1, C4 och D1.
Lindning av spolen
Spolstommen för L1 och L2 förses först med två gavlar av fiberbric-
kor med 15 mm innerdiameter och 20 mm ytterdiameter. (Fig. 13.7.)
I ena änden av spolstommen görs tre hål, där man förankrar bitar av
0,7 mm förtent koppartråd som skall fungera som lödstift. Se fig. 13.8
och U3O.
Cy
H1
| | ÖV FN
dE NM a
A Cv

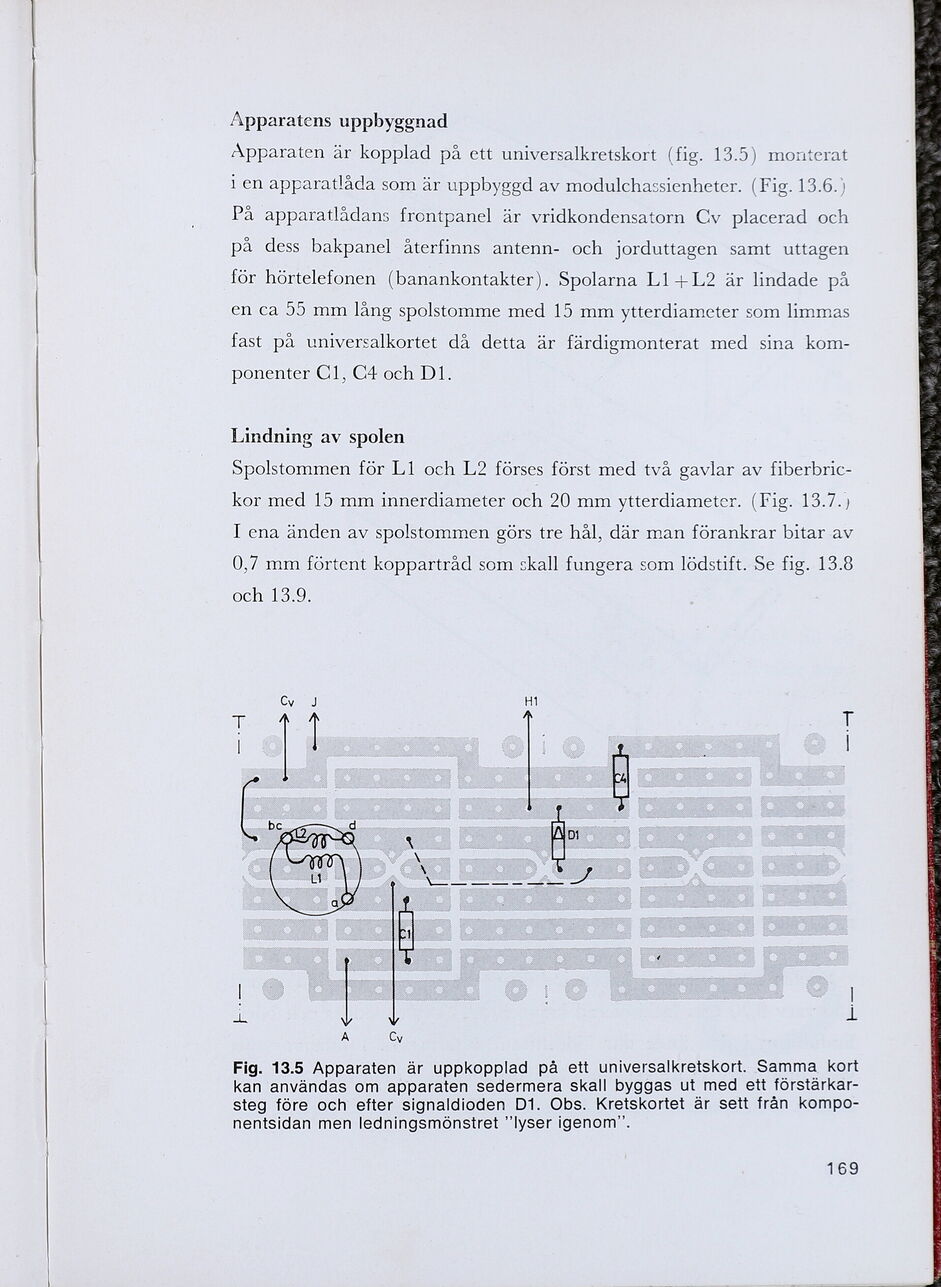

Fig. 13.5 Apparaten är uppkopplad på ett universalkretskort. Samma kort
kan användas om apparaten sedermera skall byggas ut med ett förstärkar-
steg före och efter signaldioden D1. Obs. Kretskortet är sett från kompo-
nentsidan men ledningsmönstret ”lyser igenom”.
169
