ände där vi slutade med a. Lindningens båda ändpunkter a och b
förs ut i hål i spolstommen och löds till var sitt lödstift a och bc.
(194, NN)
Över lindningen läggs ett par lager vanlig tejp som skydd. Däref-
ter lindas spolen L2 över L1 med 50 varv av samma tråd, 0,20 mm
lackisolerad, varvid tillses att man börjar linda L2 i samma ände av
spolstommen där vi började linda spole L1 (uttag b). Linda även L?2
medurs och ovanpå L1. Beteckna den spolände av L2 som vi börjar
linda med d, slutänden som når ca 10 mm upp över L1 med c. Tag
ut spoländen d genom ett hål i gaveln och löd denna tråd till det
tredje lödstiftet d. Fixera spoländen c med tape och tag ut den genom
ett hål i gaveln och löd in den på samma lödstift, be, där spoländen b
på lindningen L1 är inlödd.
Det går också bra att linda L2 först. Utanpå L2 lindas sedan LI1.
I så fall kan uttaget på spolen L2 tas ut genom ett hål i spolröret
ner till lödstiftet så som visas i fig. 13.8.
Vi kan nu lägga den färdiga spolen åt sidan och övergår till att
koppla in komponenterna på universalkretskortet. Fig. 13.5 visar kom-
ponenternas placering.

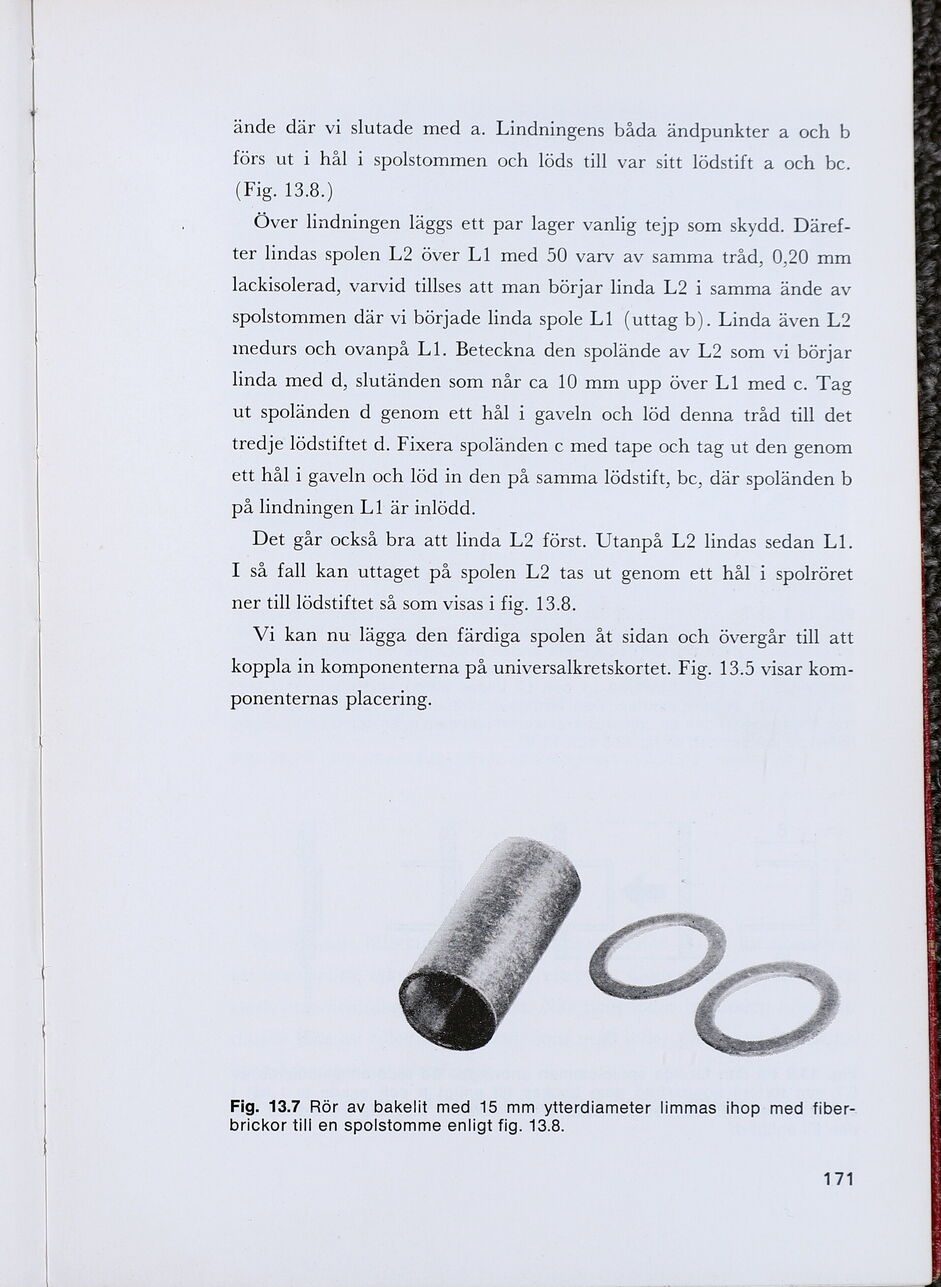

Fig. 13.7 Rör av bakelit med 15 mm ytterdiameter limmas ihop med fiber-
brickor tili en spolstomme enligt fig. 13.8.
