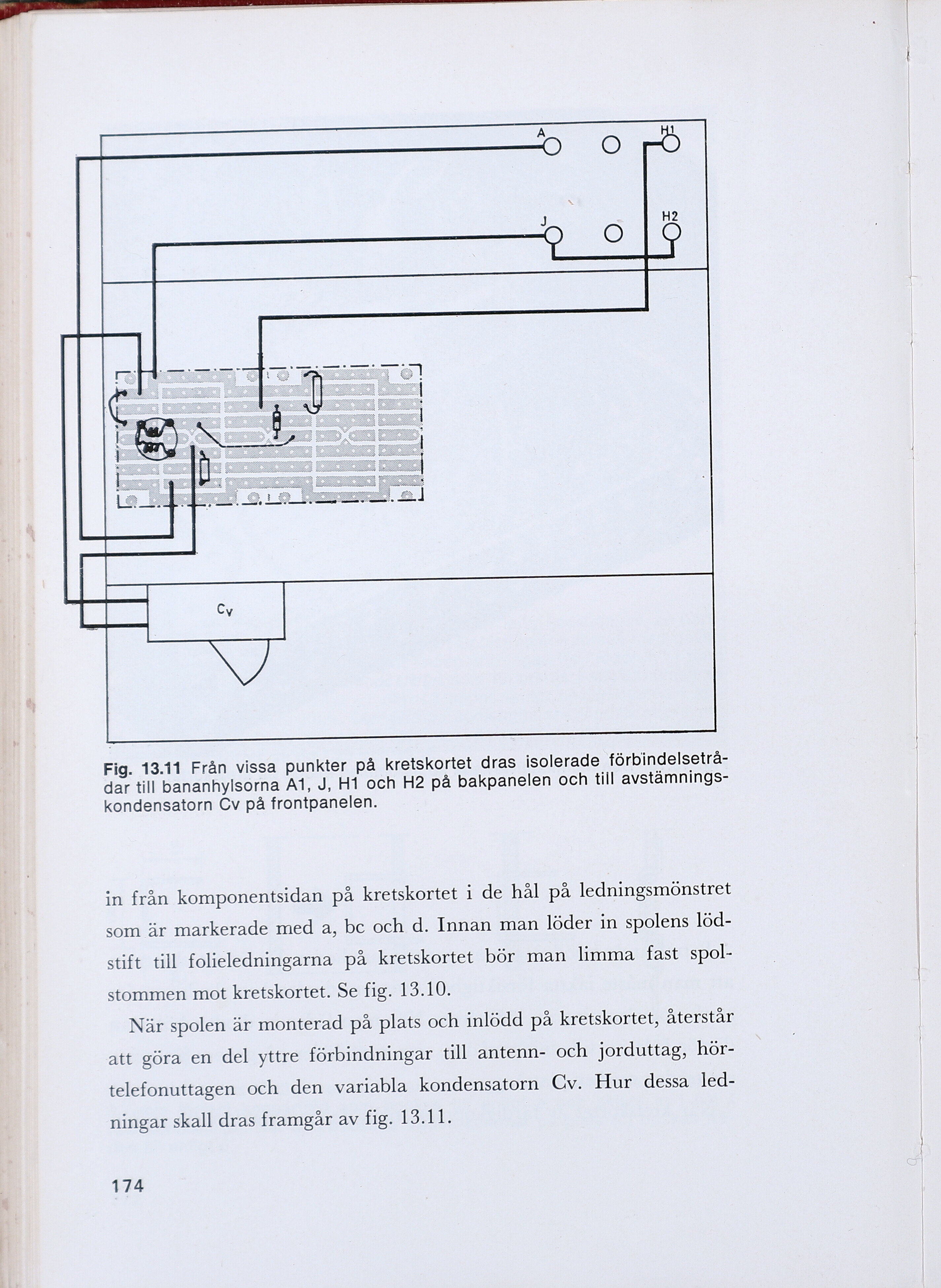

Fig. 13.11 Från vissa punkter på kretskortet dras isolerade förbindelsetrå-
dar till bananhylsorna A1, J, H1 och H2 på bakpanelen och till avstämnings-
kondensatorn Cv på frontpanelen.
in från komponentsidan på kretskortet i de hål på ledningsmönstret
som är markerade med a, be och d. Innan man löder in spolens löd-
stift till folieledningarna på kretskortet bör man limma fast spol-
stommen mot kretskortet. Se fig. 13.10.
När spolen är monterad på plats och inlödd på kretskortet, återstår
att göra en del yttre förbindningar till antenn- och jorduttag, hör-
telefonuttagen och den variabla kondensatorn Cv. Hur dessa led-
ningar skall dras framgår av fig. 13.11.
174
