Öppna och slutna antenner
Radiovågorna är att betrakta som en elektromagnetisk vågrörelse
sammansatt av ett elektriskt fält sammanvävt med ett magnetiskt fält,
som fortplantar sig från sändarantennen i alla riktningar. Fig. 14.i.
Den omständigheten att vi har dels ett elektriskt fält, dels ett magne-
tiskt, betyder att man kan arrangera en antenn antingen som öppen
antenn eller som sluten.
En öppen antenn är egentligen en kondensator med stora dimen-
sioner. Det ena kondensatorbelägget är en ledare som isoleras från
jord och som i allmänhet kan betraktas som en tämligen god ledare;
den skall placeras så högt som möjligt. Det andra belägget är jorden.
Radiovågornas snabbt växlande elektriska fält ger upphov till en
spänning mellan ”kondensatorbeläggen”, dvs. mellan den från jord
isolerade ledaren och jord.
En sluten antenn utformas alltid som en induktansspole som an-
bringas så att den passeras av radiovågornas högfrekventa magnet-
fält. När det gäller s. k. ramantenner gör man spolens lindningsdia-
meter så stor som möjligt för att man skall få med så stor del av
Vertikal antenn
CS
C SEE EG | RNE rr eg SIG Elektriska fältlinjer
Sn der =
> >
a fotas] | [rår ar RN
SS RE Er ER ee SS Magnetiska fältlinjer
-— "26 —2 per ; ———
OR Se = Tesa [Poms RE ATS or msg TA N =
sr pA Bs re BRG SER SA = RR NL VA N "Na
q SAR FST SEE NA N >
Uäeg OnRa a AA
7 ÅA a ig Me SS SSE N 33
z Z NV y Öppen antenn
/ i é 4 X Xx å
/ lf rg än NN | e I
Sändare ;
| il I ; | e
TEM EE M=E=== M == ===" EMME ME

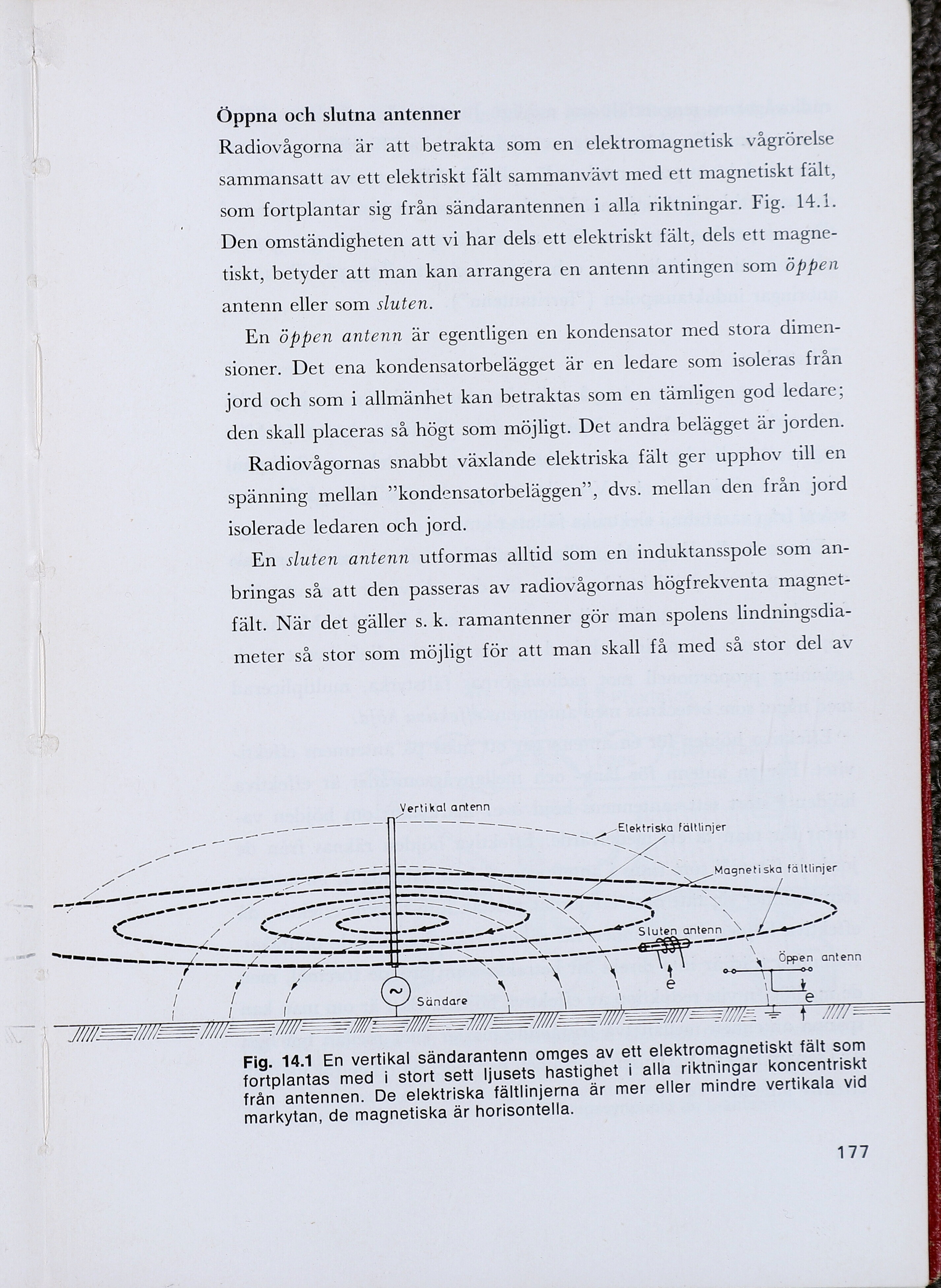

Fig. 14.1 En vertikal sändarantenn omges av ett elektromagnetiskt fält som
fortplantas med i stort sett ljusets hastighet i alla riktningar koncentriskt
från antennen. De elektriska fältlinjerna är mer eller mindre vertikala vid
markytan, de magnetiska är horisontella.
