ledning. Nedledningen avslutas med en antenngenomföring, som an-
bringas i ett hål som man borrar i fönsterkarmen.
Som redan påpekats måste man se till att såväl själva antennlinan
som nedledningen kommer att gå så fritt som möjligt från omgivande
träd, plåttak eller andra ledningar, framför allt starkströms- och tele-
fonledningar.
Eventuellt får man kosta på sig en särskild antennmast. Under inga
förhållanden får man använda sig av stolpar eller fästen för stark-
ströms- eller telefonledningar. Passerar man med antennen ett områ-
de som tillhör enskild person eller kommunal eller statlig myndighet
(ex. gatumark), måste tillstånd inhämtas hos vederbörande ägare.
Man får också hålla i minnet att antennen inte får bli något hinder
för arbeten på taket, sotning eller snöskottning etc. Att husägarens
tillstånd måste inhämtas är också självklart.
T-antennen
En T-antenn skiljer sig från L-antennen endast därigenom att man
anbringar nedledningen inte i någon av luftledningens ändpunkter
utan någonstans mittpå. Fig. 14.3.
pan Stöd med isolator
(Fo MT Oct
SC
+ NNedtedning
IN

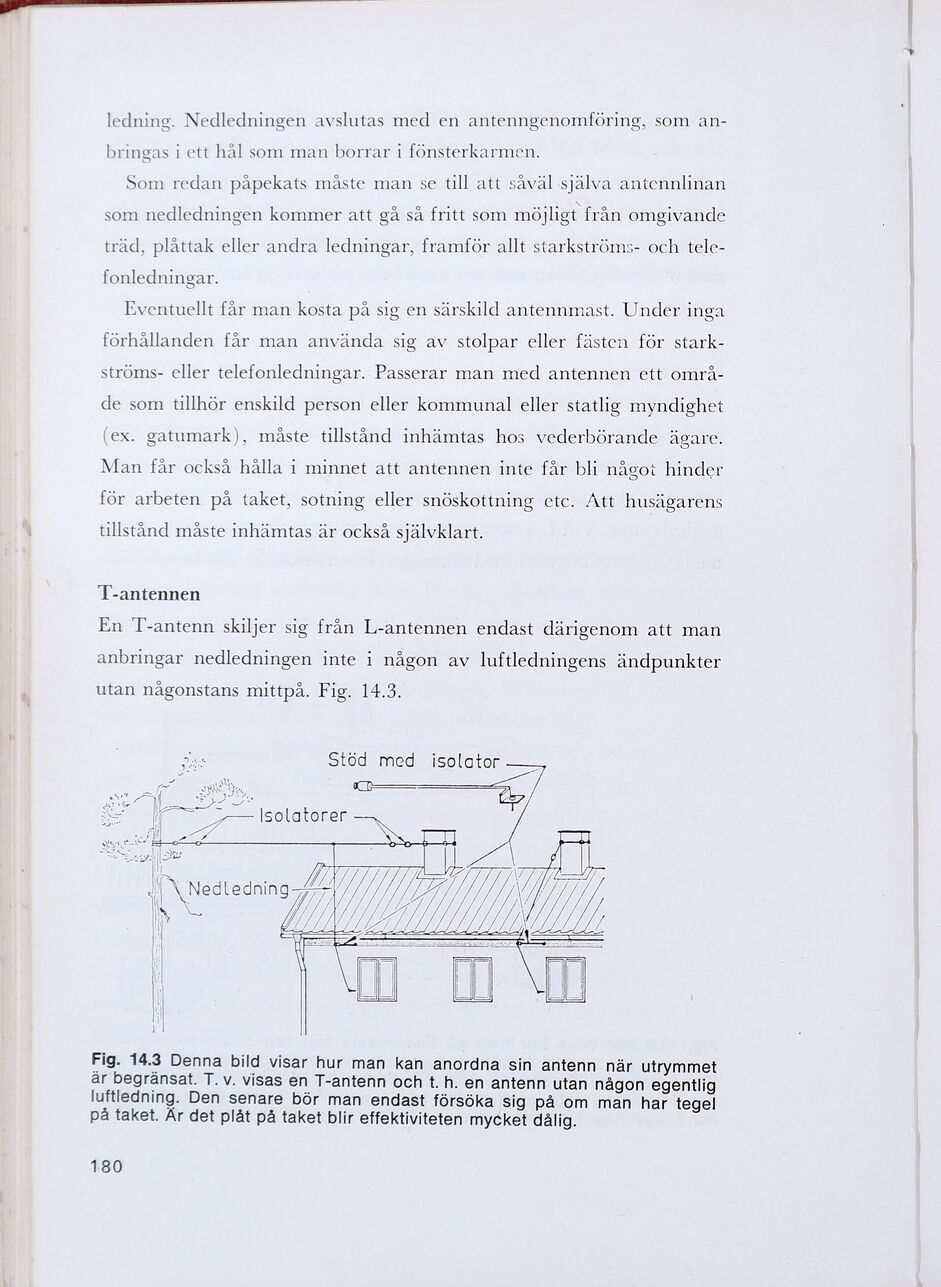

Fig. 14.3 Denna bild visar hur man kan anordna sin antenn när utrymmet
är begränsat. T. v. visas en T-antenn och t. h. en antenn utan någon egentlig
luftledning. Den senare bör man endast försöka sig på om man har tegel
på taket. Är det plåt på taket blir effektiviteten mycket dålig.
180
