SEE
BIG
Ålö Eg a
(11 äl
(NS
| |
NAR
il |
äl Aa
SV
|
1 > |
|
1
löna | Faa
Stöd med APU
isolator (
Antenngenom-| ir
öring = TT
as
se |
Värmeelement —i

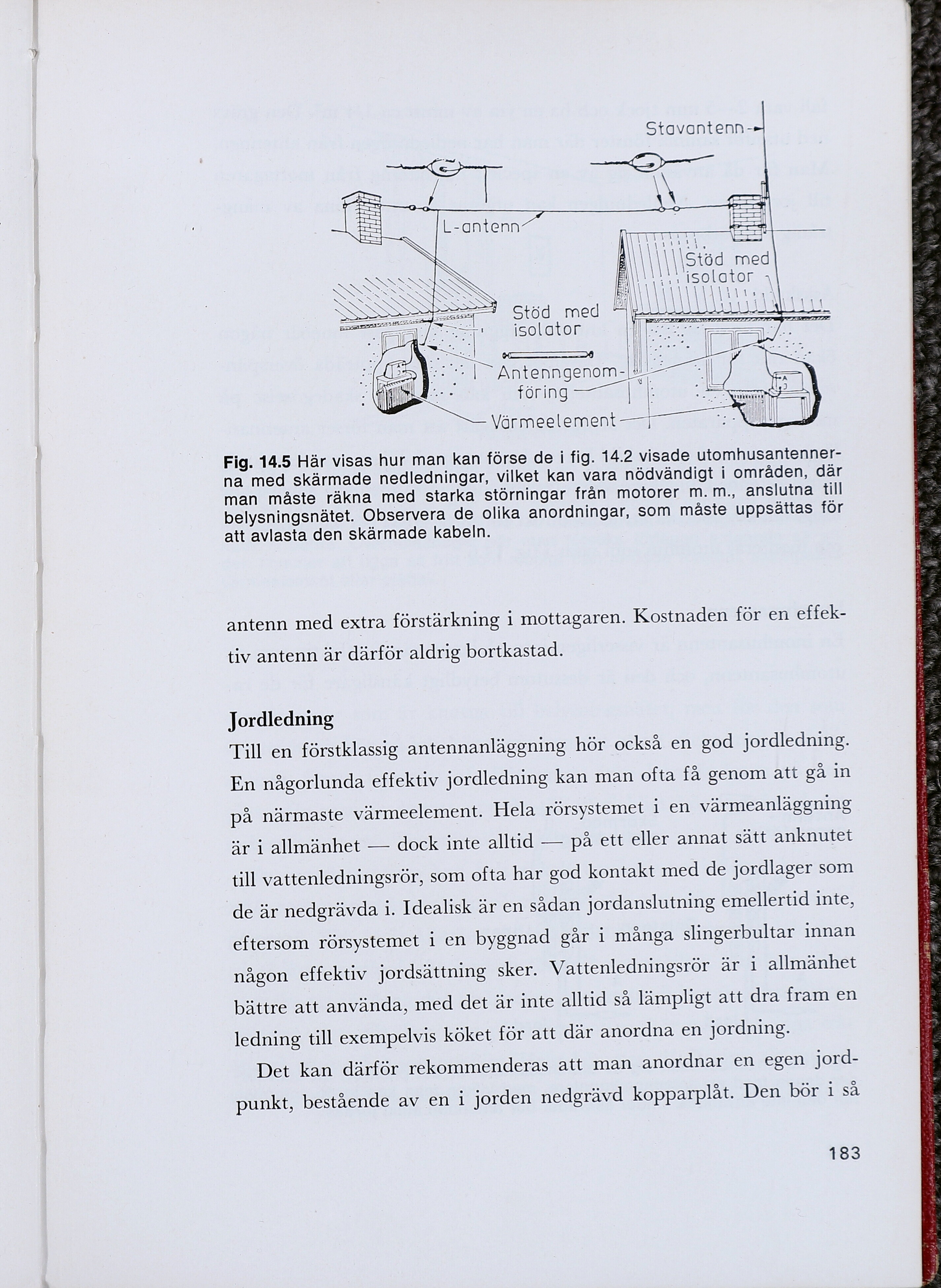

Fig. 14.5 Här visas hur man kan förse de i fig. 14.2 visade utomhusantenner-
na med skärmade nedledningar, vilket kan vara nödvändigt i områden, där
man måste räkna med starka störningar från motorer m. m., anslutna till
belysningsnätet. Observera de olika anordningar, som måste uppsättas för
att avlasta den skärmade kabeln.
antenn med extra förstärkning i mottagaren. Kostnaden för en effek-
tiv antenn är därför aldrig bortkastad.
Jordledning
Till en förstklassig antennanläggning hör också en god jordledning.
En någorlunda effektiv jordledning kan man ofta få genom att gå in
på närmaste värmeelement. Hela rörsystemet i en värmeanläggning
är i allmänhet — dock inte alltid — på ett eller annat sätt anknutet
till vattenledningsrör, som ofta har god kontakt med de jordlager som
de är nedgrävda i. Idealisk är en sådan jordanslutning emellertid inte,
eftersom rörsystemet i en byggnad går i många slingerbultar innan
någon effektiv jordsättning sker. Vattenledningsrör är i allmänhet
bättre att använda, med det är inte alltid så lämpligt att dra fram en
ledning till exempelvis köket för att där anordna en jordning.
Det kan därför rekommenderas att man anordnar en egen jord-
punkt, bestående av en i jorden nedgrävd kopparplåt. Den bör i så
183
