2
Pr

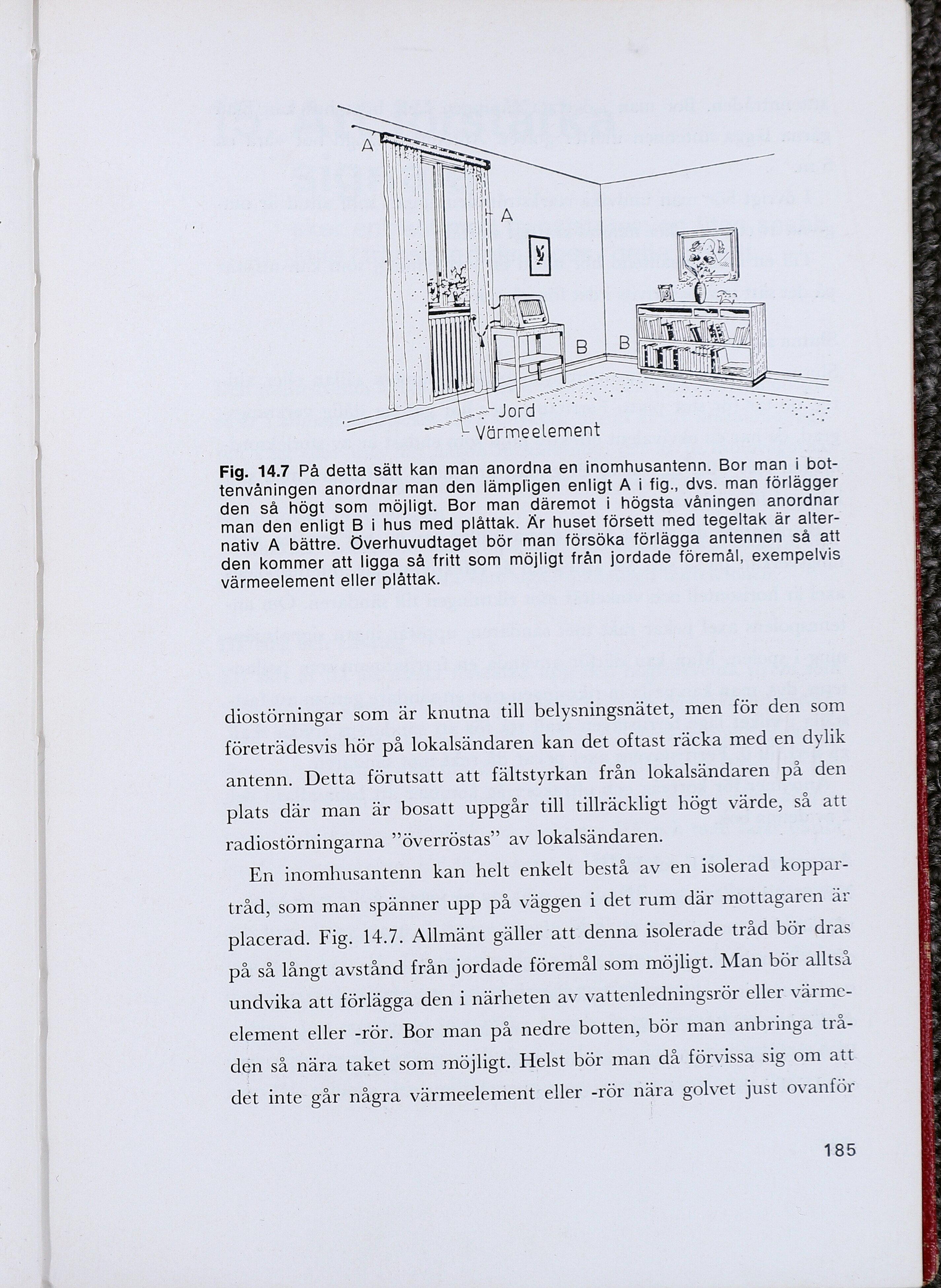

Fig. 14.7 På detta sätt kan man anordna en inomhusantenn. Bor man i bot-
tenvåningen anordnar man den lämpligen enligt A i fig., dvs. man förlägger
den så högt som möjligt. Bor man däremot i högsta våningen anordnar
man den enligt B i hus med plåttak. Är huset försett med tegeltak är alter-
nativ A bättre. Överhuvudtaget bör man försöka förlägga antennen så att
den kommer att ligga så fritt som möjligt från jordade föremål, exempelvis
värmeelement eller plåttak.
diostörningar som är knutna till belysningsnätet, men för den som
företrädesvis hör på lokalsändaren kan det oftast räcka med en dylik
antenn. Detta förutsatt att fältstyrkan från lokalsändaren på den
plats där man är bosatt uppgår till tillräckligt högt Värde, så att
radiostörningarna ”överröstas” av lokalsändaren.
En inomhusantenn kan helt enkelt bestå av en isolerad koppar-
tråd, som man spänner upp på väggen i det rum där mottagaren är
placerad. Fig. 14.7. Allmänt gäller att denna isolerade tråd bör dras
på så långt avstånd från jordade föremål som möjligt. Man bör alltså
undvika att förlägga den i närheten av vattenledningsrör eller värme-
element eller -rör. Bor man på nedre botten, bör man anbringa trå-
den så nära taket som möjligt. Helst bör man då förvissa sig om att
det inte går några värmeelement eller -rör nära golvet just ovanför
185
