T1
KIGEE

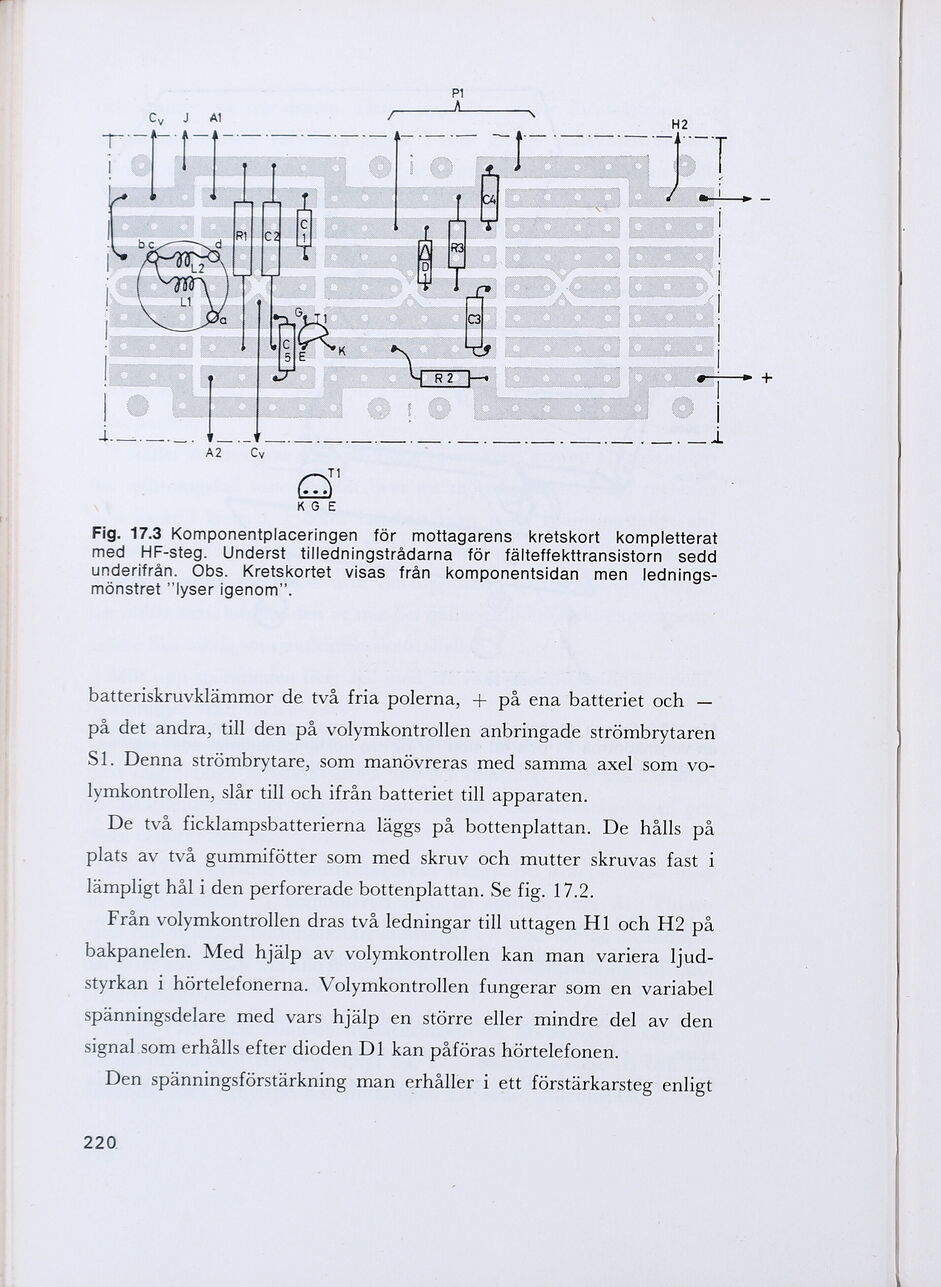

Fig. 17.3 Komponentplaceringen för mottagarens kretskort kompletterat
med HF-steg. Underst tilledningstrådarna för fälteffekttransistorn sedd
underifrån. Obs. Kretskortet visas från komponentsidan men lednings-
mönstret ”lyser igenom”.
batteriskruvklämmor de två fria polerna, + på ena batteriet och —
på det andra, till den på volymkontrollen anbringade strömbrytaren
SI. Denna strömbrytare, som manövreras med samma axel som vo-
lymkontrollen, slår till och ifrån batteriet till apparaten.
De två ficklampsbatterierna läggs på bottenplattan. De hålls på
plats av två gummifötter som med skruv och mutter skruvas fast i
lämpligt hål i den perforerade bottenplattan. Se fig. 17.2.
Från volymkontrollen dras två ledningar till uttagen H1 och H2 på
bakpanelen. Med hjälp av volymkontrollen kan man variera ljud-
styrkan i hörtelefonerna. Volymkontrollen fungerar som en variabel
spänningsdelare med vars hjälp en större eller mindre del av den
signal som erhålls efter dioden D1 kan påföras hörtelefonen.
Den spänningsförstärkning man erhåller i ett förstärkarsteg enligt
220
