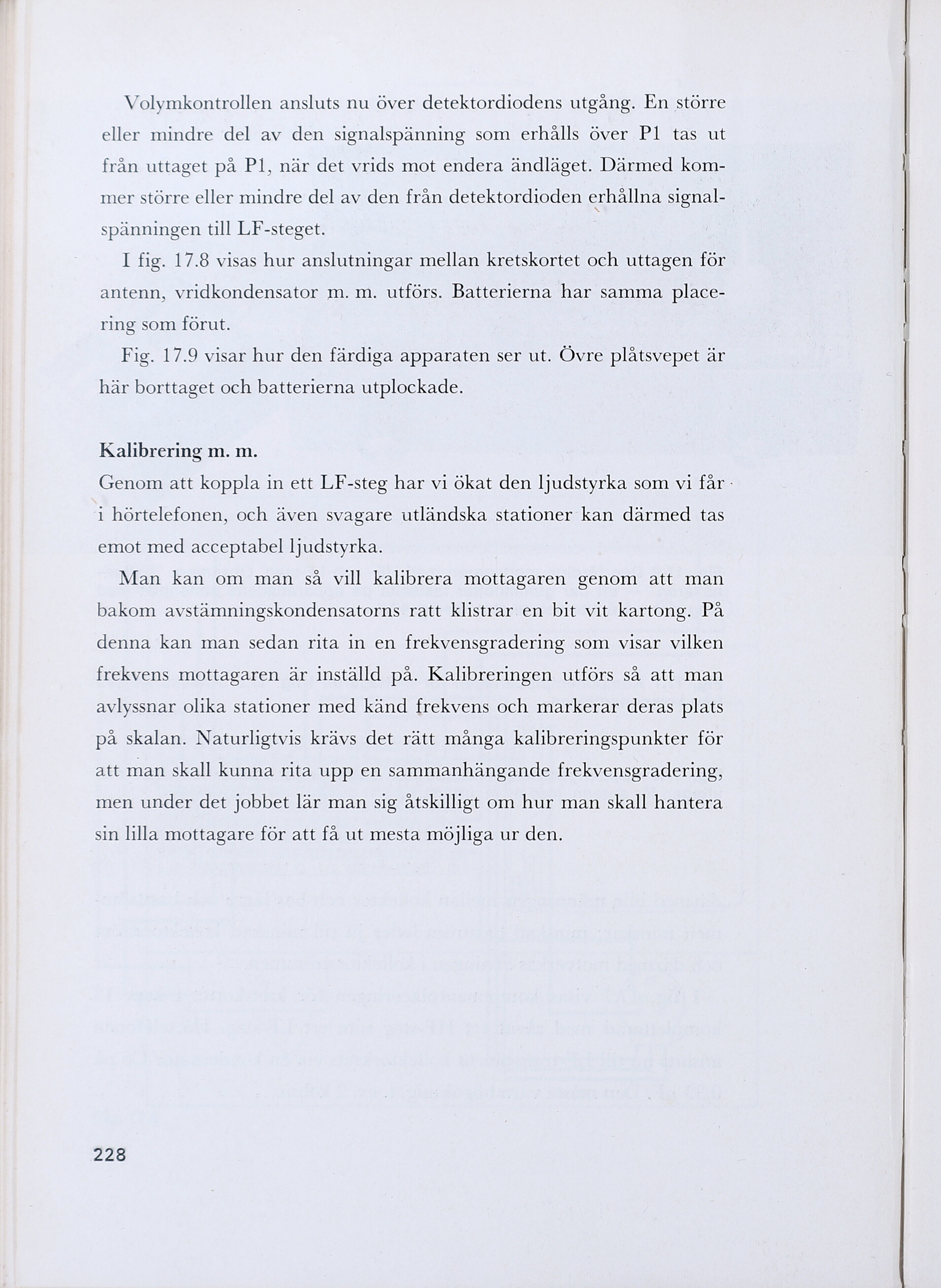

Volymkontrollen ansluts nu över detektordiodens utgång. En större
eller mindre del av den signalspänning som erhålls över P1 tas ut
från uttaget på Pl, när det vrids mot endera ändläget. Därmed kom-
mer större eller mindre del av den från detektordioden erhållna signal-
spänningen till LF-steget.
I fig. 17.8 visas hur anslutningar mellan kretskortet och uttagen för
antenn, vridkondensator m. m. utförs. Batterierna har samma place-
ring som förut.
Fig. 17.9 visar hur den färdiga apparaten ser ut. Övre plåtsvepet är
här borttaget och batterierna utplockade.
Kalibrering m. m.
Genom att koppla in ett LF-steg har vi ökat den ljudstyrka som vi får :
i hörtelefonen, och även svagare utländska stationer kan därmed tas
emot med acceptabel ljudstyrka.
Man kan om man så vill kalibrera mottagaren genom att man
bakom avstämningskondensatorns ratt klistrar en bit vit kartong. På
denna kan man sedan rita in en frekvensgradering som visar vilken
frekvens mottagaren är inställd på. Kalibreringen utförs så att man
avlyssnar olika stationer med känd frekvens och markerar deras plats
på skalan. Naturligtvis krävs det rätt många kalibreringspunkter för
att man skall kunna rita upp en sammanhängande frekvensgradering,
men under det jobbet lär man sig åtskilligt om hur man skall hantera
sin lilla mottagare för att få ut mesta möjliga ur den.
228
