Observera i principschemat att de transistorer som ingår i integre-
rade kretsar inte är försedda med ringar så som fallet är med fri-
stående, ”diskreta” transistorer. Orsaken är lätt att förstå: de integre-
rade transistorerna ligger ju integrerade bland övriga komponenter
och har inget eget hölje = ring.
I allmänhet ritar man inte ut det kompletta schemat för integrera-
de kretsar utan markerar t. ex. linjära integrerade förstärkare med en
liggande triangel. Se fig 18.7, på vilken endast de olika yttre uttagen
markeras med siffror. Förstärkarutgången förläggs till triangelns
högra spets. Stiftnumreringen räknas för olika typer av höljen med-
urs sett från höljets undersida, så som antyds i fig. 18.8.

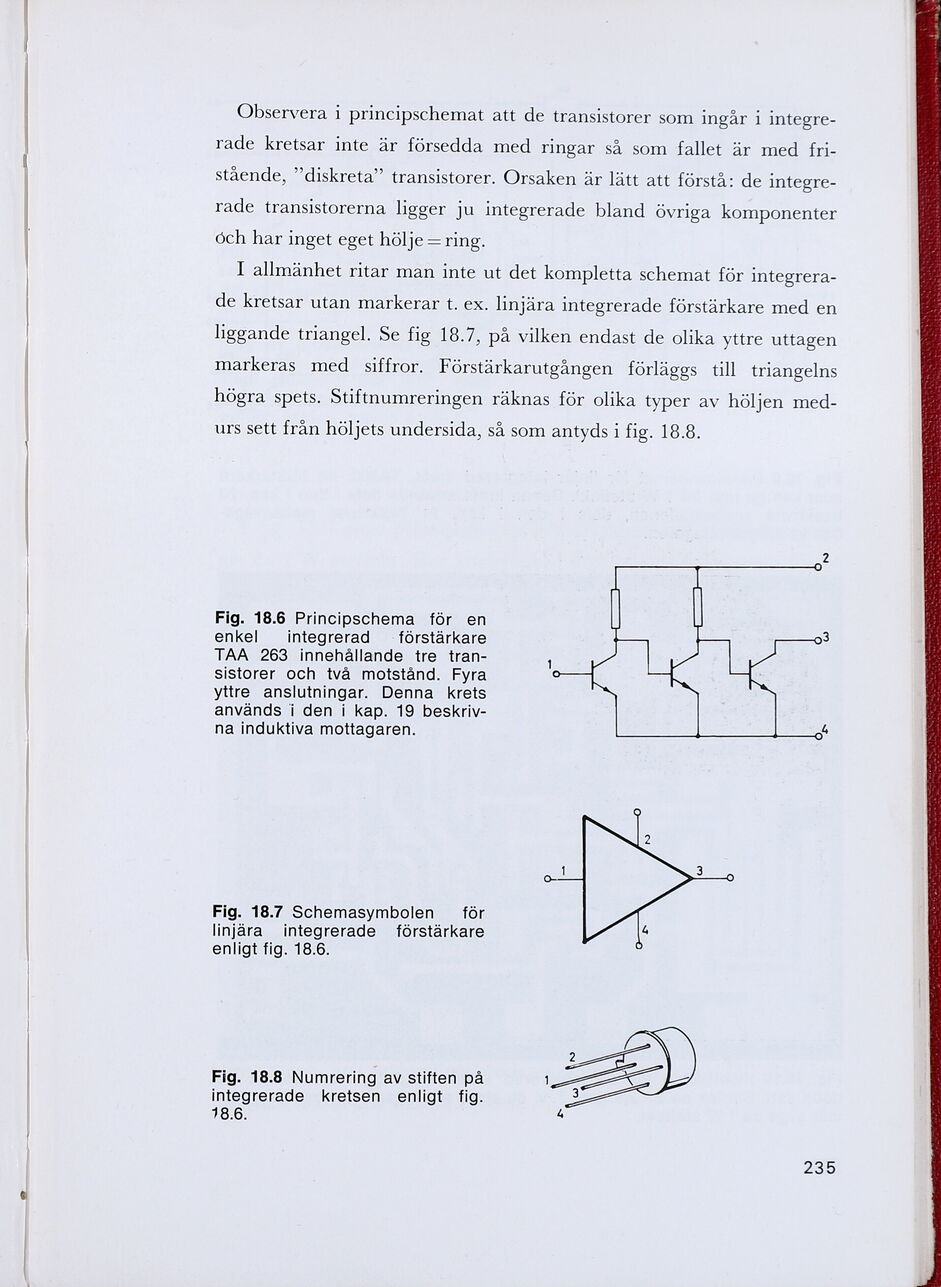

Fig. 18.6 Principschema för en
enkel = integrerad <-förstärkare
TAA 263 innehållande tre tran-
sistorer och två motstånd. Fyra
yttre anslutningar. Denna krets
används i den i kap. 19 beskriv-
na induktiva mottagaren.
Fig. 18.7 Schemasymbolen = för
linjära integrerade förstärkare
enligt fig. 18.6.
Fig. 18.8 Numrering av stiften på
integrerade kretsen enligt fig.
18.6.
—9)
3
1
Öd
2
SE 3
4
2
1 ST
4
235
