In

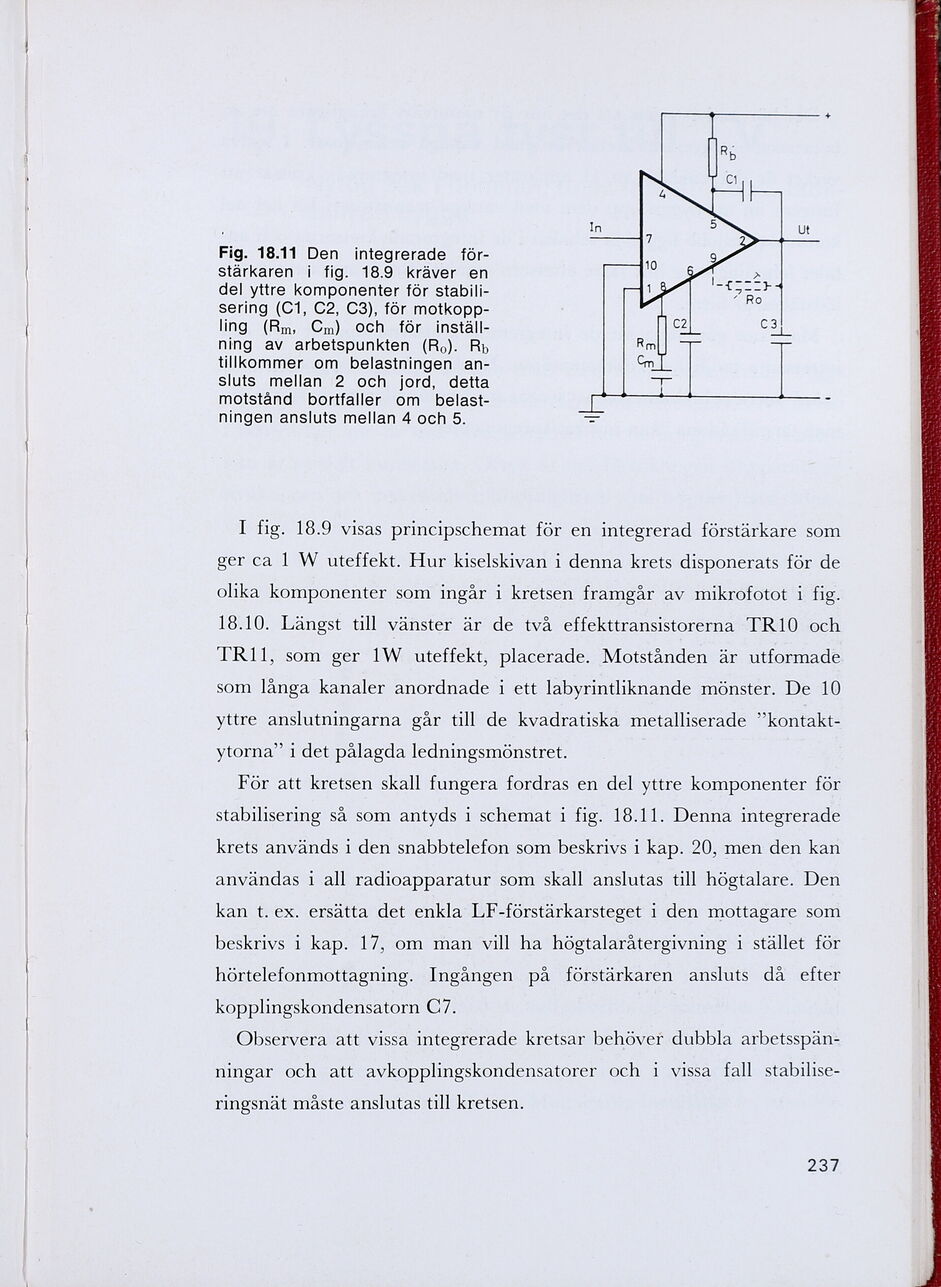

Fig. 18.11 Den integrerade för-
stärkaren i fig. 18.9 kräver en
del yttre komponenter för stabili-
sering (C1, C2, C3), för motkopp-
ling (Rm, Cm) och för inställ-
ning av arbetspunkten (Ro). Rp
tillkommer om belastningen an-
sluts mellan 2 och jord, detta
motstånd bortfaller om belast- 25
ningen ansluts mellan 4 och 5. =
I fig. 18.9 visas principschemat för en integrerad förstärkare som
ger ca I W uteffekt. Hur kiselskivan i denna krets disponerats för de
olika komponenter som ingår i kretsen framgår av mikrofotot i fig.
18.10. Längst till vänster är de två effekttransistorerna TR10 och
TRI1, som ger 1W uteffekt, placerade. Motstånden är utformade
som långa kanaler anordnade i ett labyrintliknande mönster. De 10
yttre anslutningarna går till de kvadratiska metalliserade ”kontakt-
ytorna” i det pålagda ledningsmönstret.
För att kretsen skall fungera fordras en del yttre komponenter för
stabilisering så som antyds i schemat i fig. 18.11. Denna integrerade
krets används i den snabbtelefon som beskrivs i kap. 20, men den kan
användas i all radioapparatur som skall anslutas till högtalare. Den
kan t. ex. ersätta det enkla LF-förstärkarsteget i den mottagare som
beskrivs i kap. 17, om man vill ha högtalaråtergivning i stället för
hörtelefonmottagning. Ingången på förstärkaren ansluts då efter
kopplingskondensatorn C7.
Observera att vissa integrerade kretsar behöver dubbla arbetsspän-
ningar och att avkopplingskondensatorer och i vissa fall stabilise-
ringsnät måste anslutas till kretsen.
2ST
