Fiberbricka
| (ee
Ferritstav
KN TTT DI I Vv
Fo

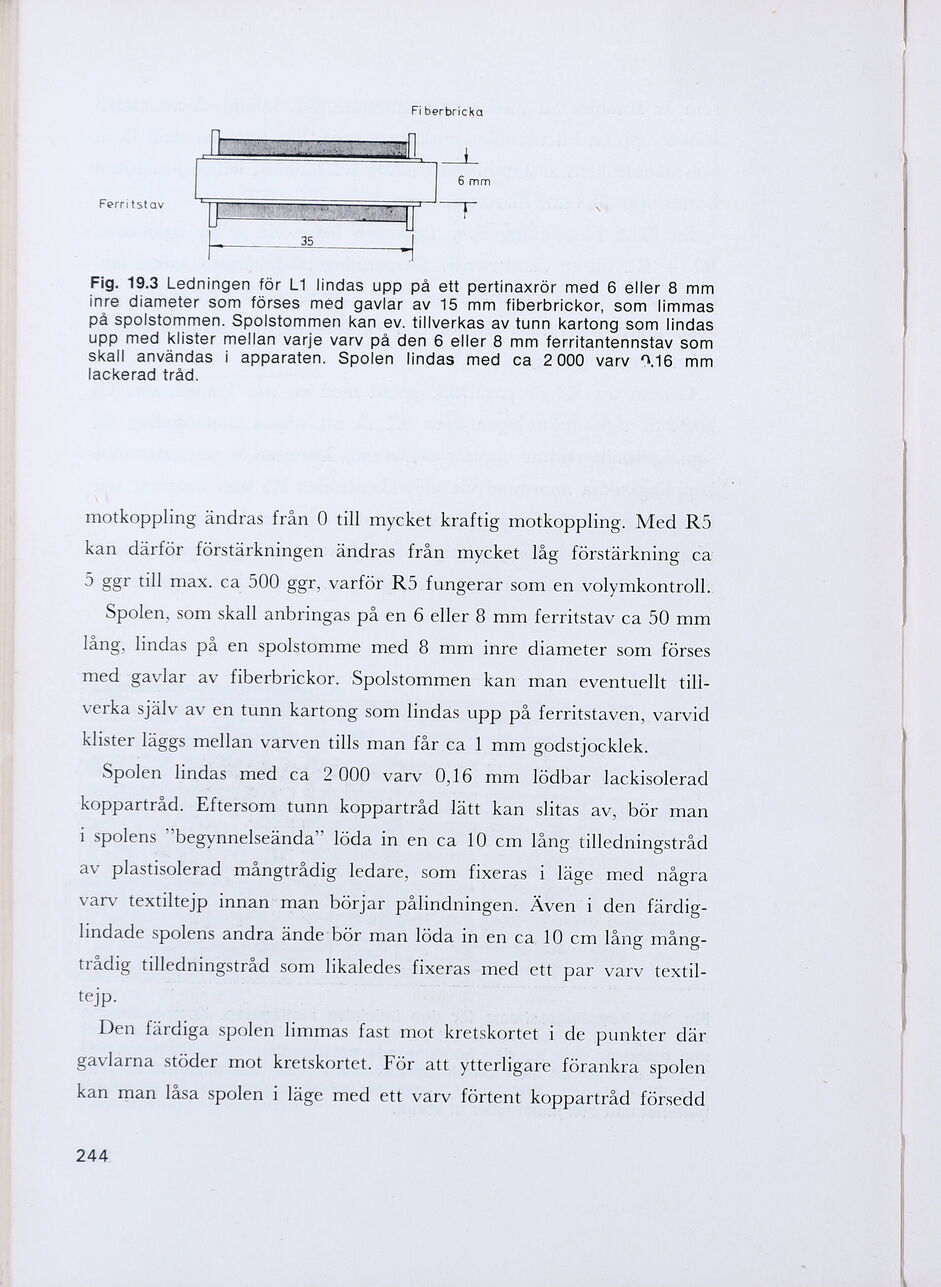

Fig. 19.3 Ledningen för L1 lindas upp på ett pertinaxrör med 6 eller 8 mm
inre diameter som förses méd gavlar av 15 mm fiberbrickor, som limmas
på spolstommen. Spolstommen kan ev. tillverkas av tunn kartong som lindas
upp med klister mellan varje varv på den 6 eller 8 mm ferritantennstav som
skall användas i apparaten. Spolen lindas med ca 2000 varv 29.16 mm
lackerad tråd.
motkoppling ändras från 0 till mycket kraftig motkoppling. Med R5
kan därför förstärkningen ändras från mycket låg förstärkning ca
9 ggr till max. ca 500 ggr, varför R5 fungerar som en volymkontroll.
Spolen, som skall anbringas på en 6 eller 8 mm ferritstav ca 50 mm
lång, lindas på en spolstomme med 8 mm inre diameter som förses
med gavlar av fiberbrickor. Spolstommen kan man eventuellt till-
verka själv av en tunn kartong som lindas upp på ferritstaven, varvid
klister läggs mellan varven tills man får ca I mm godstjocklek.
Spolen lindas med ca 2000 varv 0,16 mm lödbar lackisolerad
koppartråd. Eftersom tunn koppartråd lätt kan slitas av, bör man
1 spolens ”begynnelseända” löda in en ca 10 cm lång tilledningstråd
av plastisolerad mångtrådig ledare, som fixeras i läge med några
varv textiltejp innan man börjar pålindningen. Även i den färdig-
lindade spolens andra ände bör man löda in en ca 10 cm lång mång-
trådig tilledningstråd som likaledes fixeras med ett par varv textil-
tejp:
Den färdiga spolen limmas fast mot kretskortet i de punkter där
gavlarna stöder mot kretskortet. För att ytterligare förankra spolen
kan man låsa spolen i läge med ett varv förtent koppartråd försedd
244
