plexiglas 1,5mm
ee Spår 0,5mm
; = |
LL 20 (EE 54 |
I EE ara

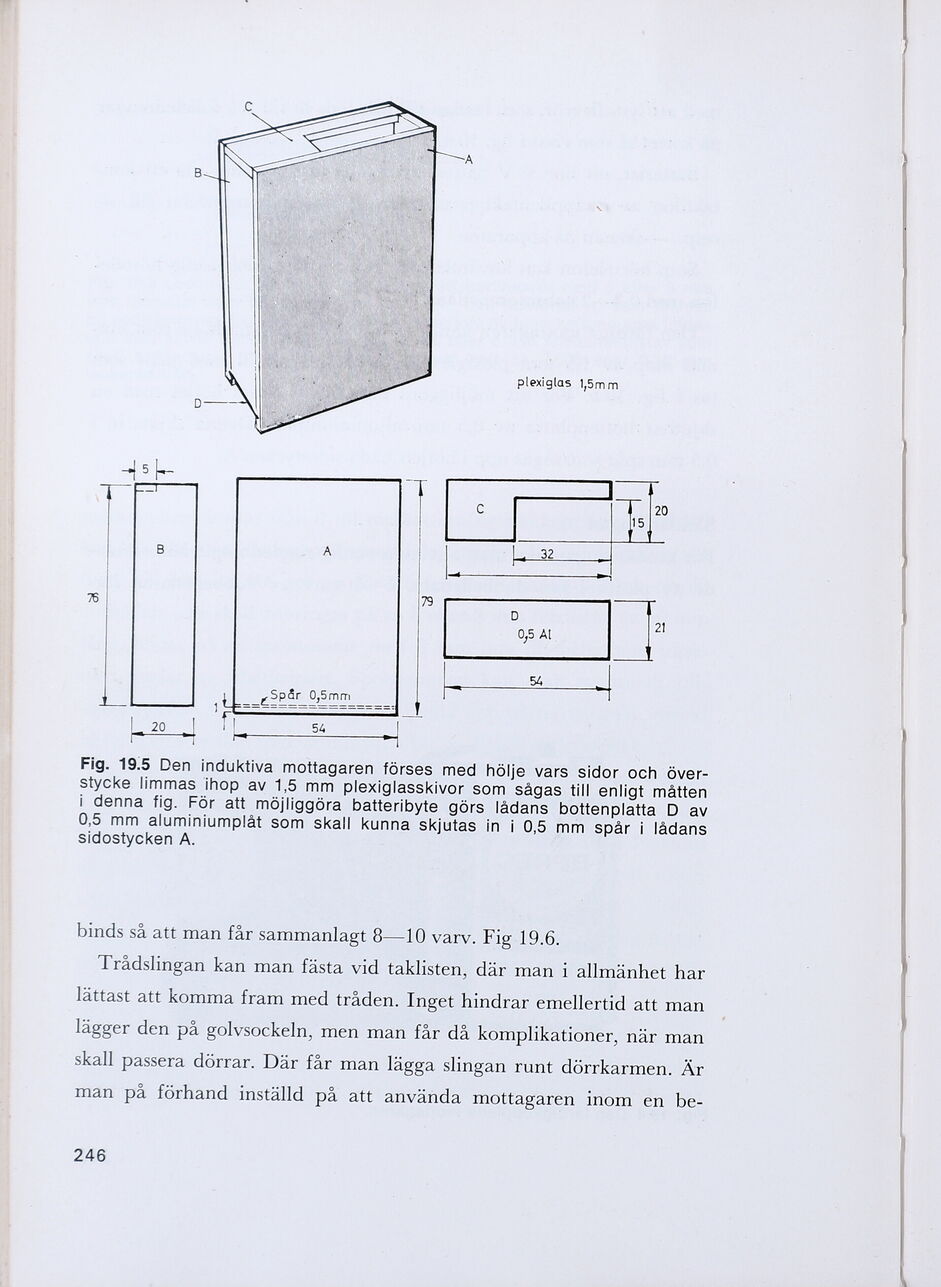

Fig. 19.5 Den induktiva mottagaren förses med hölje vars sidor och över-
stycke limmas ihop av 1,5 mm plexiglasskivor som sågas till enligt måtten
i denna fig. För att möjliggöra batteribyte görs lådans bottenplatta D av
5 mm aluminiumplåt som skall kunna skjutas in i 0,5 mm spår i lådans
sidostycken A.
hum
binds så att man får sammanlagt 8—10 varv. Higal9:6!
Trådslingan kan man fästa vid taklisten, där man i allmänhet har
lättast att komma fram med tråden. Inget hindrar emellertid att man
lägger den på golvsockeln, men man får då komplikationer, när man
skall passera dörrar. Där får man lägga slingan runt dörrkarmen. Är
man på förhand inställd på att använda mottagaren inom en be-
246
