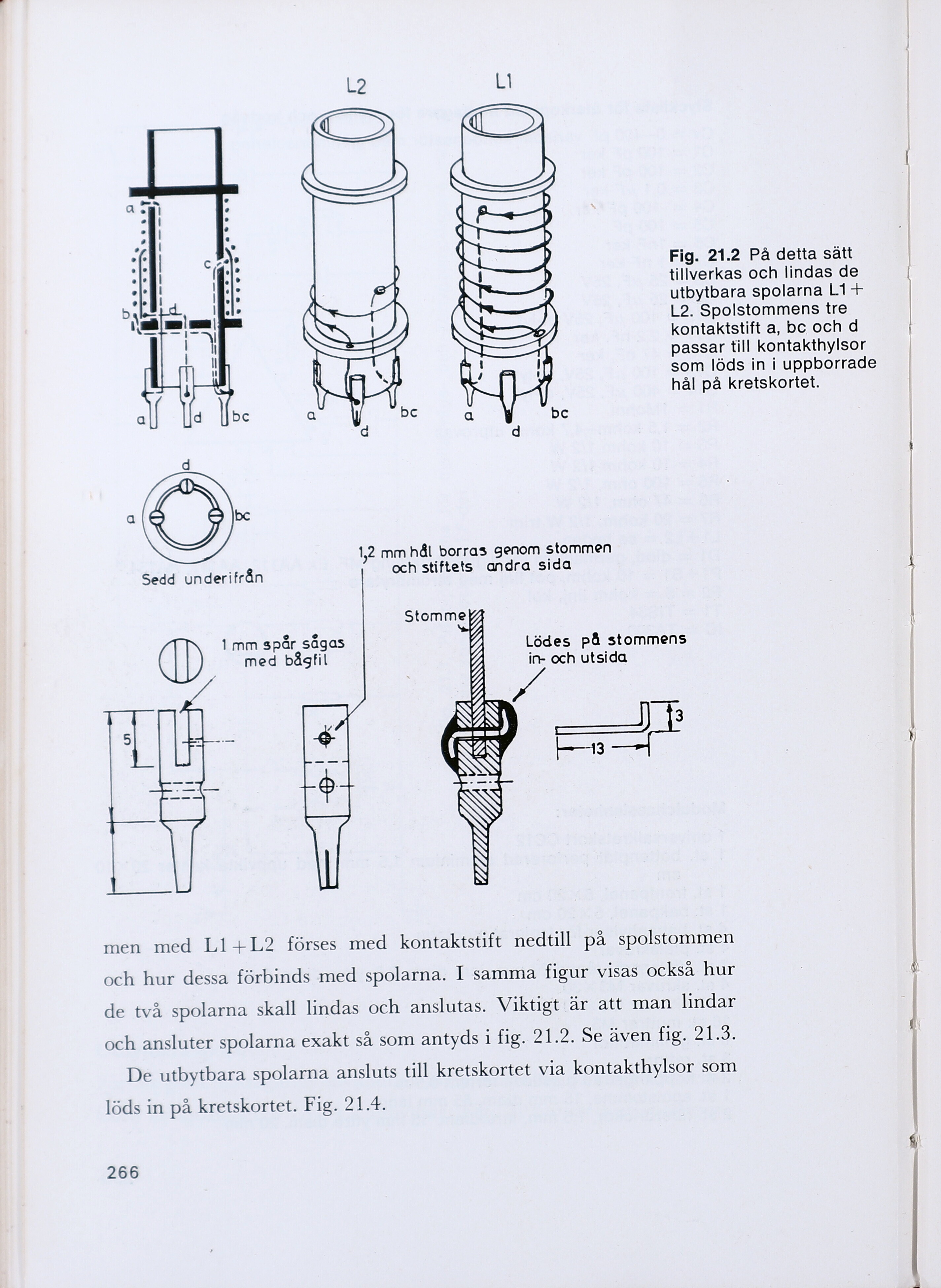

Fig. 21.2 På detta sätt
tillverkas och lindas de
utbytbara spolarna L1 +
L2. Spolstommens tre
kontaktstift a, be och d
passar till kontakthylsor
som löds in i uppborrade
hål på kretskortet.
1.2 mm hål borras genom stommen
Sedd underifrån och stiftets andra sida
I mm spår sågas Lödes på stommens
med bågfil in- och utsida
MD I
/ | PE
FN
men med L1+L2?2 förses med kontaktstift nedtill på spolstommen
och hur dessa förbinds med spolarna. I samma figur visas också hur
de två spolarna skall lindas och anslutas. Viktigt är att man lindar
—
och ansluter spolarna exakt så som antyds i fig. ZILÄ, Se Even mu. Ol
De utbytbara spolarna ansluts till kretskortet via kontakthylsor som
löds in på kretskortet. Fig. 21.4.
266
Jr
S—/] Le=—
mm
ETRADE >
