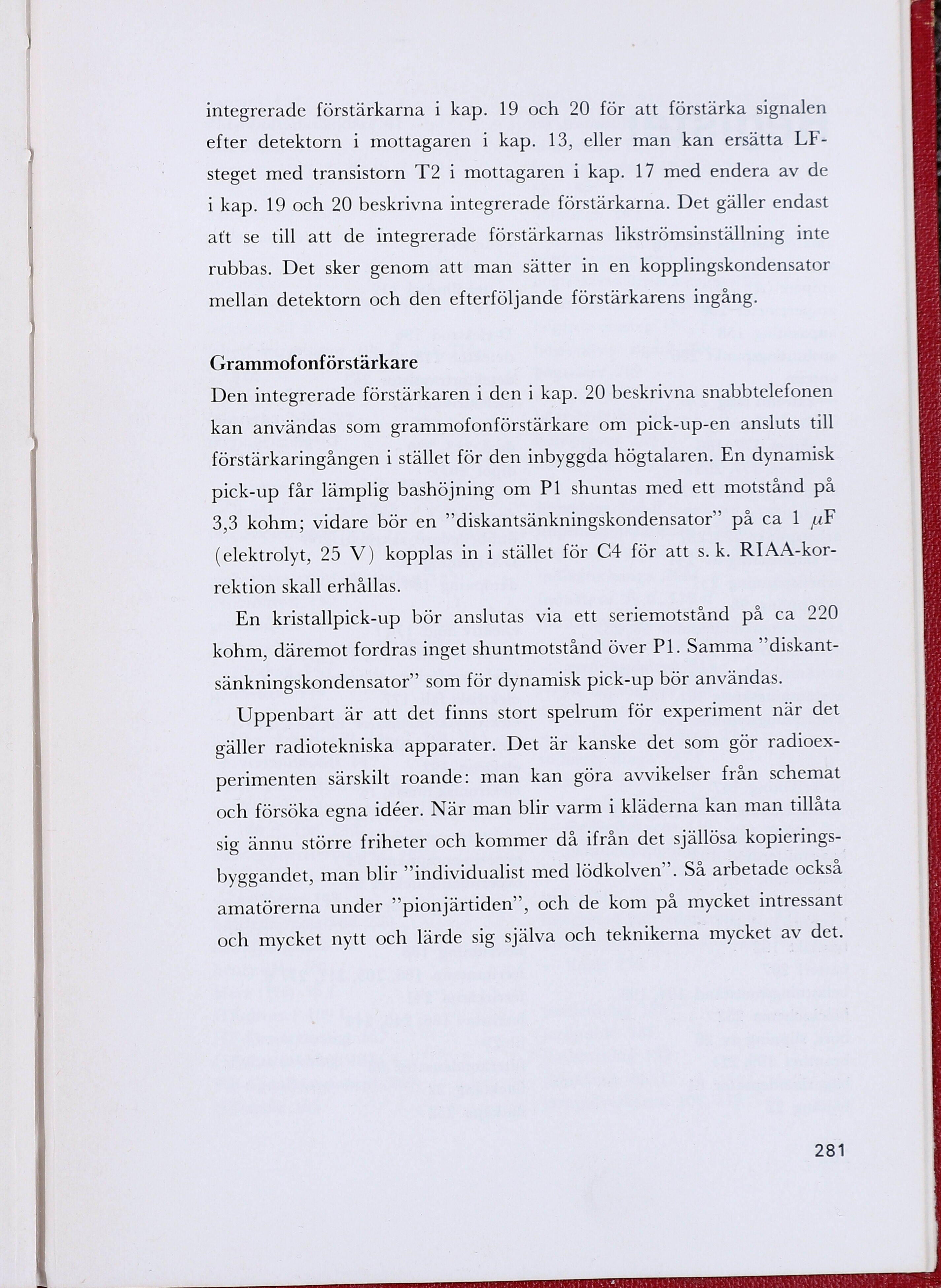

integrerade förstärkarna i kap. 19 och 20 för att förstärka signalen
) efter detektorn i mottagaren i kap. 13, eller man kan ersätta LF-
steget med transistorn T2 i mottagaren i kap. 17 med endera av de
i kap. 19 och 20 beskrivna integrerade förstärkarna. Det gäller endast
att se till att de integrerade förstärkarnas likströmsinställning inte
] rubbas. Det sker genom att man sätter in en kopplingskondensator
mellan detektorn och den efterföljande förstärkarens ingång.
Grammofonförstärkare
Den integrerade förstärkaren i den i kap. 20 beskrivna snabbtelefonen
| kan användas som grammofonförstärkare om pick-up-en ansluts till
förstärkaringången i stället för den inbyggda högtalaren. En dynamisk
pick-up får lämplig bashöjning om P1 shuntas med ett motstånd på
3,3 kohm; vidare bör en ”diskantsänkningskondensator” på ca 1 uF
(elektrolyt, 25 V) kopplas in i stället för C4 för att s. k. RIAA-kor-
rektion skall erhållas.
En kristallpick-up bör anslutas via ett seriemotstånd på ca 220
kohm, däremot fordras inget shuntmotstånd över P1. Samma ”diskant-
sänkningskondensator” som för dynamisk pick-up bör användas.
Uppenbart är att det finns stort spelrum för experiment när det
gäller radiotekniska apparater. Det är kanske det som gör radioex-
perimenten särskilt roande: man kan göra avvikelser från schemat
och försöka egna idéer. När man blir varm i kläderna kan man tillåta
sig ännu större friheter och kommer då ifrån det själlösa kopierings-
byggandet, man blir ”individualist med lödkolven”. Så arbetade också
amatörerna under ”pionjärtiden”, och de kom på mycket intressant
och mycket nytt och lärde sig själva och teknikerna mycket av det.
