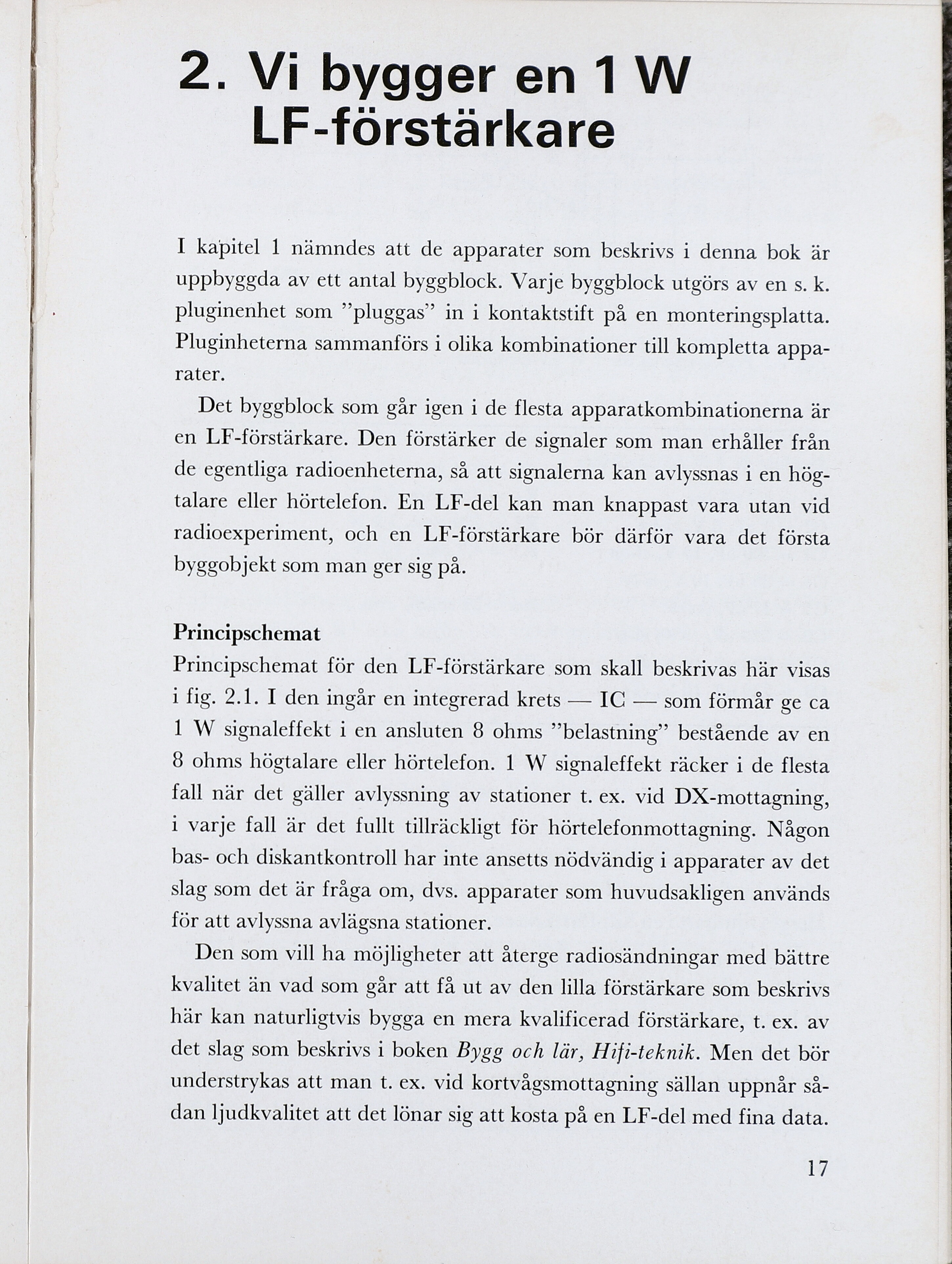

Full resolution (JPEG) - On this page / på denna sida - 2. Vi bygger en 1 W LF-förstärkare
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
2. Vi bygger en 1 W
LF-förstärkare
I kapitel I nämndes att de apparater som beskrivs i denna bok är
uppbyggda av ett antal byggblock. Varje byggblock utgörs av en s. k.
pluginenhet som ”pluggas” in i kontaktstift på en monteringsplatta.
Pluginheterna sammanförs i olika kombinationer till kompletta appa-
rater.
Det byggblock som går igen i de flesta apparatkombinationerna är
en LF-förstärkare. Den förstärker de signaler som man erhåller från
de egentliga radioenheterna, så att signalerna kan avlyssnas i en hög-
talare eller hörtelefon. En LF-del kan man knappast vara utan vid
radioexperiment, och en LF-förstärkare bör därför vara det första
byggobjekt som man ger sig på.
Principschemat
Principschemat för den LF-förstärkare som skall beskrivas här visas
1 fig. 2.1. I den ingår en integrerad krets — IC — som förmår ge ca
I W signaleffekt i en ansluten 8 ohms ”belastning” bestående av en
3 ohms högtalare eller hörtelefon. 1 W signaleffekt räcker i de flesta
fall när det gäller avlyssning av stationer t. ex. vid DX-mottagning,
1 varje fall är det fullt tillräckligt för hörtelefonmottagning. Någon
bas- och diskantkontroll har inte ansetts nödvändig i apparater av det
slag som det är fråga om, dvs. apparater som huvudsakligen används
för att avlyssna avlägsna stationer.
Den som vill ha möjligheter att återge radiosändningar med bättre
kvalitet än vad som går att få ut av den lilla förstärkare som beskrivs
här kan naturligtvis bygga en mera kvalificerad förstärkare, t. ex. av
det slag som beskrivs i boken Bygg och lär, Hifi-teknik. Men det bör
understrykas att man t. ex. vid kortvågsmottagning sällan uppnår så-
dan ljudkvalitet att det lönar sig att kosta på en LF-del med fina data.
