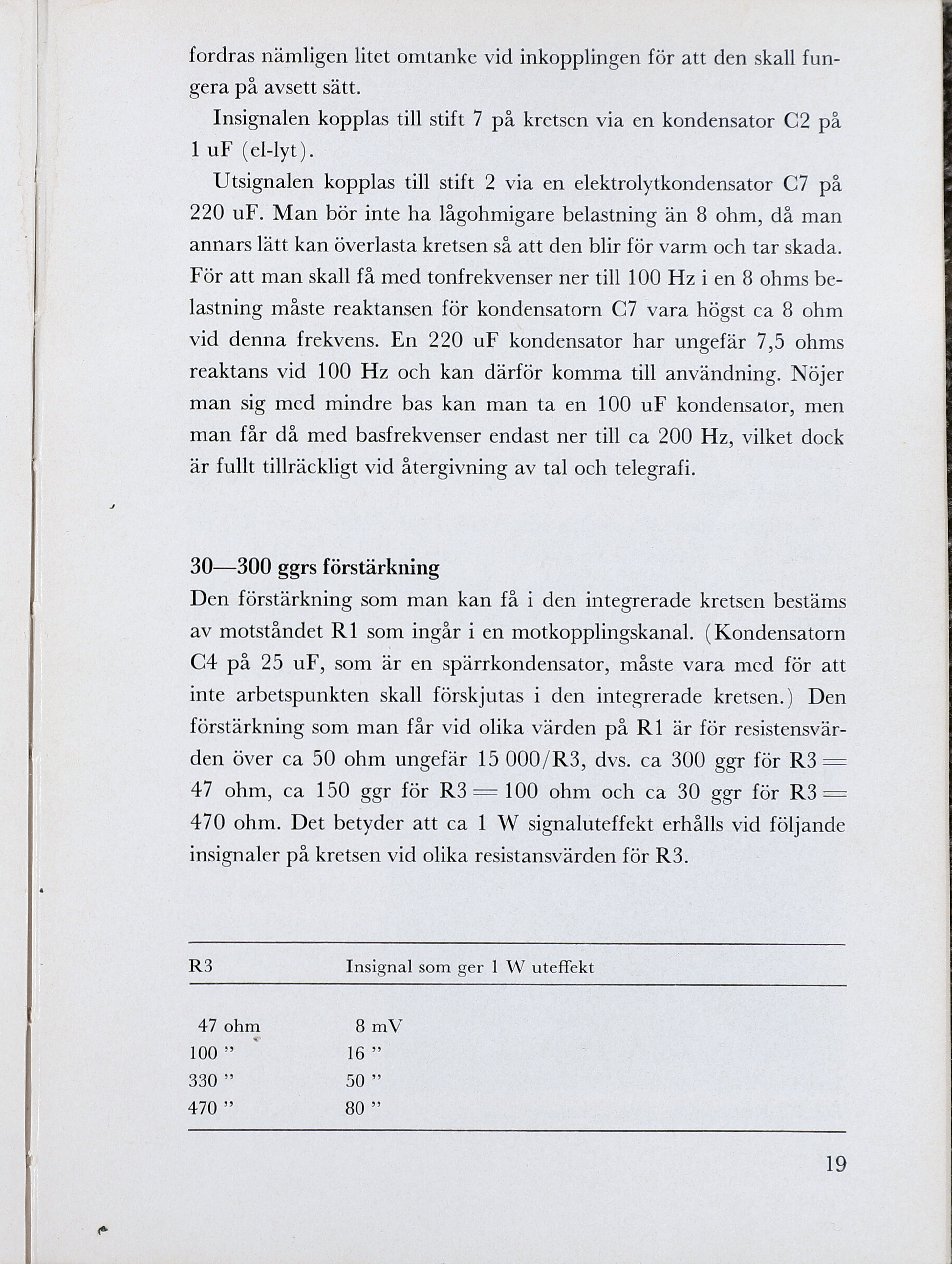

fordras nämligen litet omtanke vid inkopplingen för att den skall fun-
gera på avsett sätt.
Insignalen kopplas till stift 7 på kretsen via en kondensator C2 på
I uF (el-lyt).
Utsignalen kopplas till stift 2 via en elektrolytkondensator C7 på
220 uF. Man bör inte ha lågohmigare belastning än 8 ohm, då man
annars lätt kan överlasta kretsen så att den blir för varm och tar skada.
För att man skall få med tonfrekvenser ner till 100 Hz i en 8 ohms be-
lastning måste reaktansen för kondensatorn C7 vara högst ca 8 ohm
vid denna frekvens. En 220 uF kondensator har ungefär 7,5 ohms
reaktans vid 100 Hz och kan därför komma till användning. Nöjer
man sig med mindre bas kan man ta en 100 uF kondensator, men
man får då med basfrekvenser endast ner till ca 200 Hz, vilket dock
är fullt tillräckligt vid återgivning av tal och telegrafi.
30—300 ggrs förstärkning
Den förstärkning som man kan få i den integrerade kretsen bestäms
av motståndet R1 som ingår i en motkopplingskanal. (Kondensatorn
C4 på 25 uF, som är en spärrkondensator, måste vara med för att
inte arbetspunkten skall förskjutas i den integrerade kretsen.) Den
förstärkning som man får vid olika värden på R1 är för resistensvär-
den över ca 50 ohm ungefär 15 000/R3, dvs. ca 300 ggr för R3 —
Se On, Ca ANV går Kör INS = 00 Ohn od ee I) gar ör INA=
470 ohm. Det betyder att ca I W signaluteffekt erhålls vid följande
insignaler på kretsen vid olika resistansvärden för R3.
R3 Insignal som ger I W uteffekt
47 ohm 8 mV
100 ” 16 ”
330 ” 50 ”
CbU0 80 ”
19
