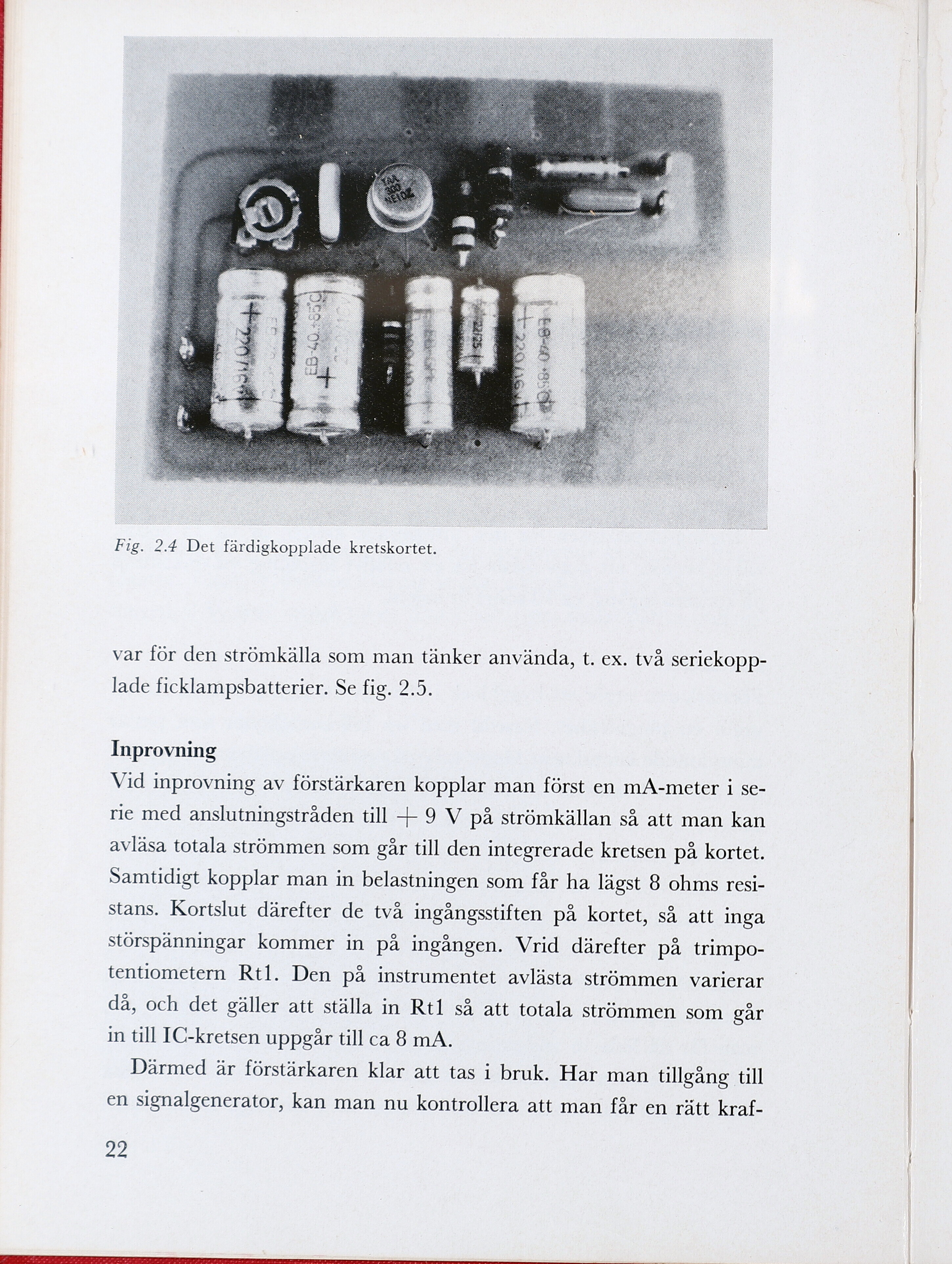

Fig. 2.4 Det färdigkopplade kretskortet.
var för den strömkälla som man tänker använda, t. ex. två seriekopp-
lade ficklampsbatterier. Se fig. 2.5.
Inprovning
Vid inprovning av förstärkaren kopplar man först en mA-meter i se-
rie med anslutningstråden till – 9 V på strömkällan så att man kan
avläsa totala strömmen som går till den integrerade kretsen på kortet.
Samtidigt kopplar man in belastningen som får ha lägst 8 ohms resi-
stans. Kortslut därefter de två ingångsstiften på kortet, så att inga
störspänningar kommer in på ingången. Vrid därefter på trimpo-
tentiometern Rtl. Den på instrumentet avlästa strömmen varierar
då, och det gäller att ställa in Rtl så att totala strömmen som gar
in till IC-kretsen uppgår till ca 8 mA.
Därmed är förstärkaren klar att tas i bruk. Har man tillgång till
en signalgenerator, kan man nu kontrollera att man får en rätt kraf-
22
