Önskad signal
a)
i
I
|
13
Önskad signal
b)
Oscillatorfrekvens(I9MHz) Signal vid spegelfrekvensen( 23MHz)
13 14 15 18 17 18 19 20 2 22 23 24 25 MHz

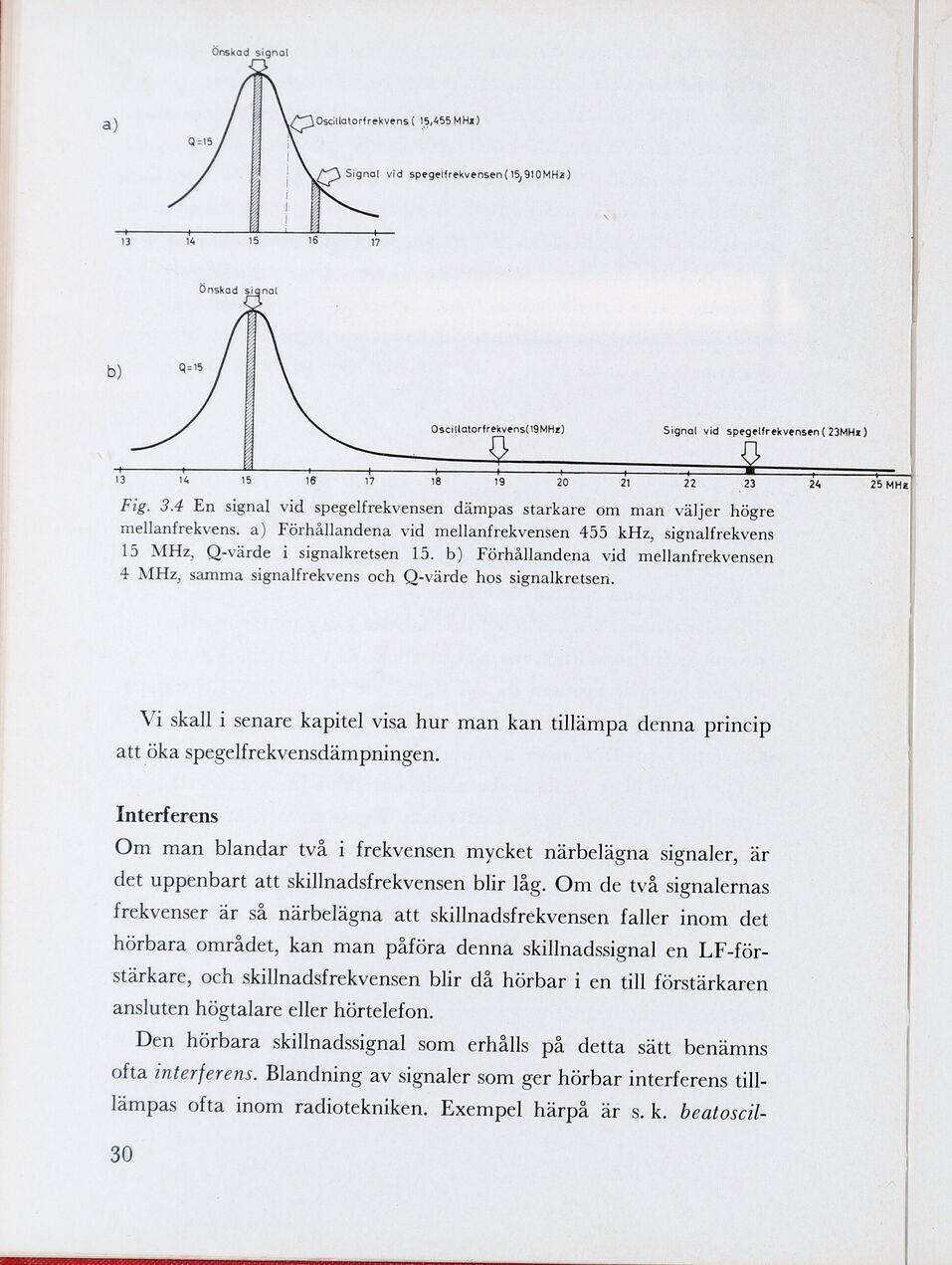

Fig. 3.4 En signal vid spegelfrekvensen dämpas starkare om man väljer högre
mellanfrekvens. a) Förhållandena vid mellanfrekvensen 455 kHz, signalfrekvens
15 MHz, Q-värde i signalkretsen 15. b) Förhållandena vid mellanfrekvensen
4 MHz, samma signalfrekvens och Q-värde hos signalkretsen.
Vi skall i senare kapitel visa hur man kan tillämpa denna princip
att öka spegelfrekvensdämpningen.
Interferens
Om man blandar två i frekvensen mycket närbelägna signaler, är
det uppenbart att skillnadsfrekvensen blir låg. Om de två signalernas
frekvenser är så närbelägna att skillnadsfrekvensen faller inom det
hörbara området, kan man påföra denna skillnadssignal en LF-för-
stärkare, och skillnadsfrekvensen blir då hörbar i en till förstärkaren
ansluten högtalare eller hörtelefon.
Den hörbara skillnadssignal som erhålls på detta sätt benämns
ofta interferens. Blandning av signaler som ger hörbar interferens till-
lämpas ofta inom radiotekniken. Exempel härpå är s.k. beatoscil-
