EF= my
Signal 1000
I
SNR
100 RN
10
1
10uV 100 ju V ImV 1OmV 100 mV 1000 mV
Insignal
IE 2

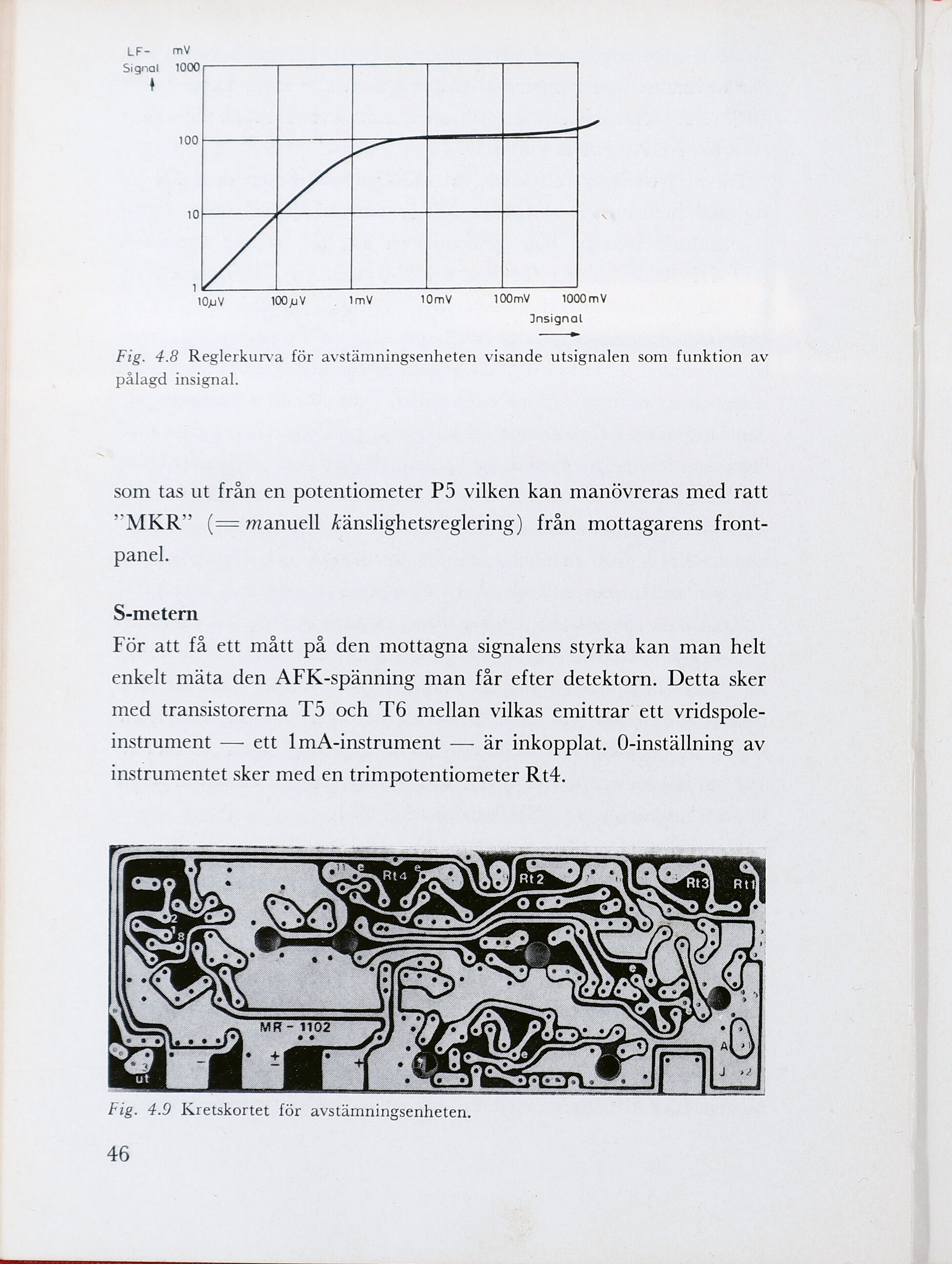

Fig. 4.8 Reglerkurva för avstämningsenheten visande utsignalen som funktion av
pålagd insignal.
som tas ut från en potentiometer P5 vilken kan manövreras med ratt
”MKR” (= manuell känslighetsreglering) från mottagarens front-
panel.
S-metern
För att få ett mått på den mottagna signalens styrka kan man helt
enkelt mäta den AFK-spänning man får efter detektorn. Detta sker
med transistorerna T5 och T6 mellan vilkas emittrar ett vridspole-
instrument — ett 1 mA-instrument — är inkopplat. 0-inställning av
instrumentet sker med en trimpotentiometer Rt4.
Fig. 4.9 Kretskortet för avstämningsenheten.
46
