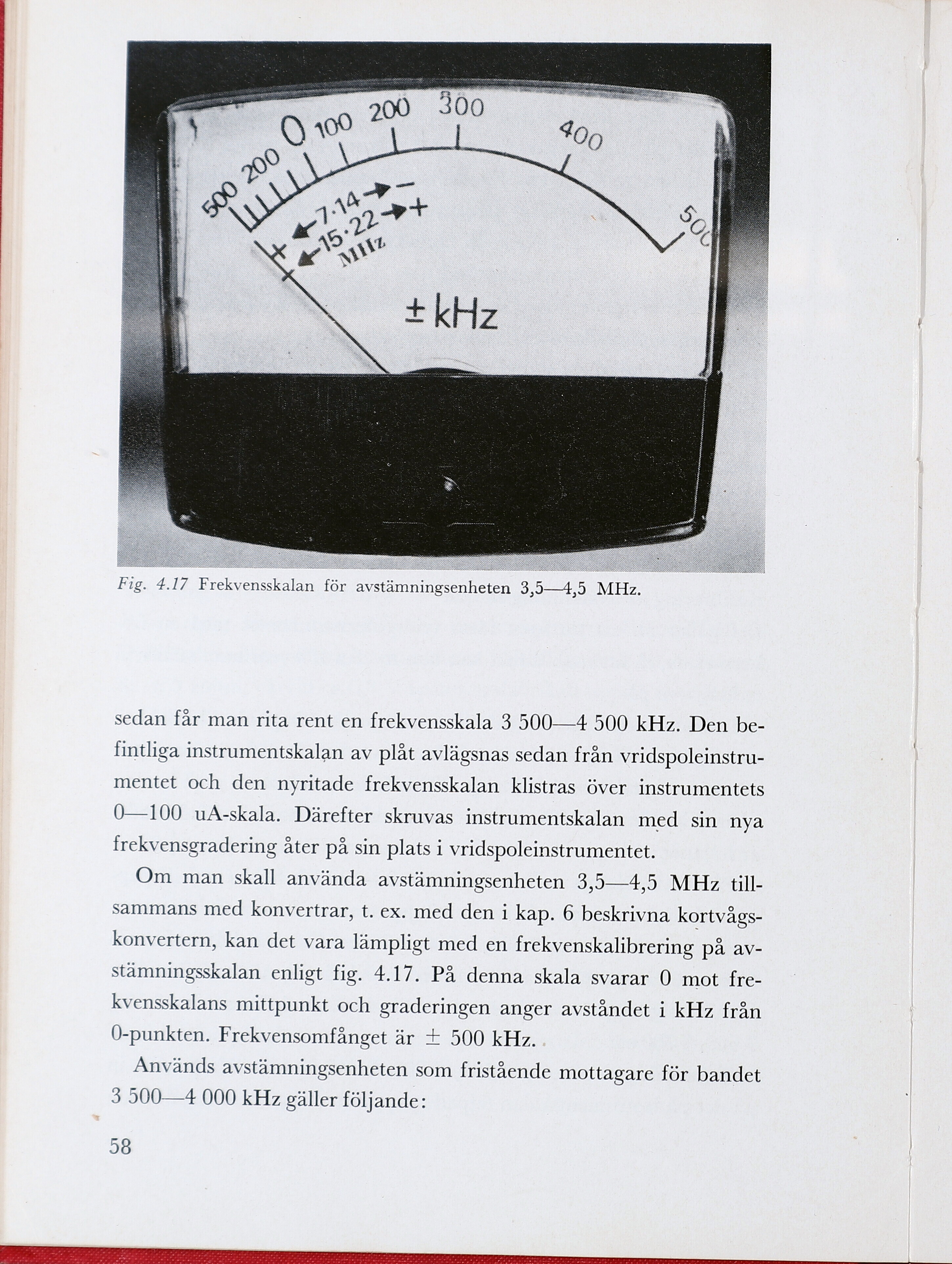

Fig. 4.17 Frekvensskalan för avstämningsenheten 3,0—4,5 MHz.
sedan får man rita rent en frekvensskala 3 500—4 500 kHz. Den be-
fintliga instrumentskalan av plåt avlägsnas sedan från vridspoleinstru-
mentet och den nyritade frekvensskalan klistras över instrumentets
0—100 uA-skala. Därefter skruvas instrumentskalan med sin nya
frekvensgradering åter på sin plats i vridspoleinstrumentet.
Om man skall använda avstämningsenheten 3,5—4,5 MH-z till-
sammans med konvertrar, t. ex. med den i kap. 6 beskrivna kortvågs-
konvertern, kan det vara lämpligt med en frekvenskalibrering på av-
stämningsskalan enligt fig. 4.17. På denna skala svarar 0 mot fre-
kvensskalans mittpunkt och graderingen anger avståndet i kHz från
0-punkten. Frekvensomfånget är + 500 kHz.
Används avstämningsenheten som fristående mottagare för bandet
3 300—4 000 kHz gäller följande:
