s—
vå
nl
an
O
DM

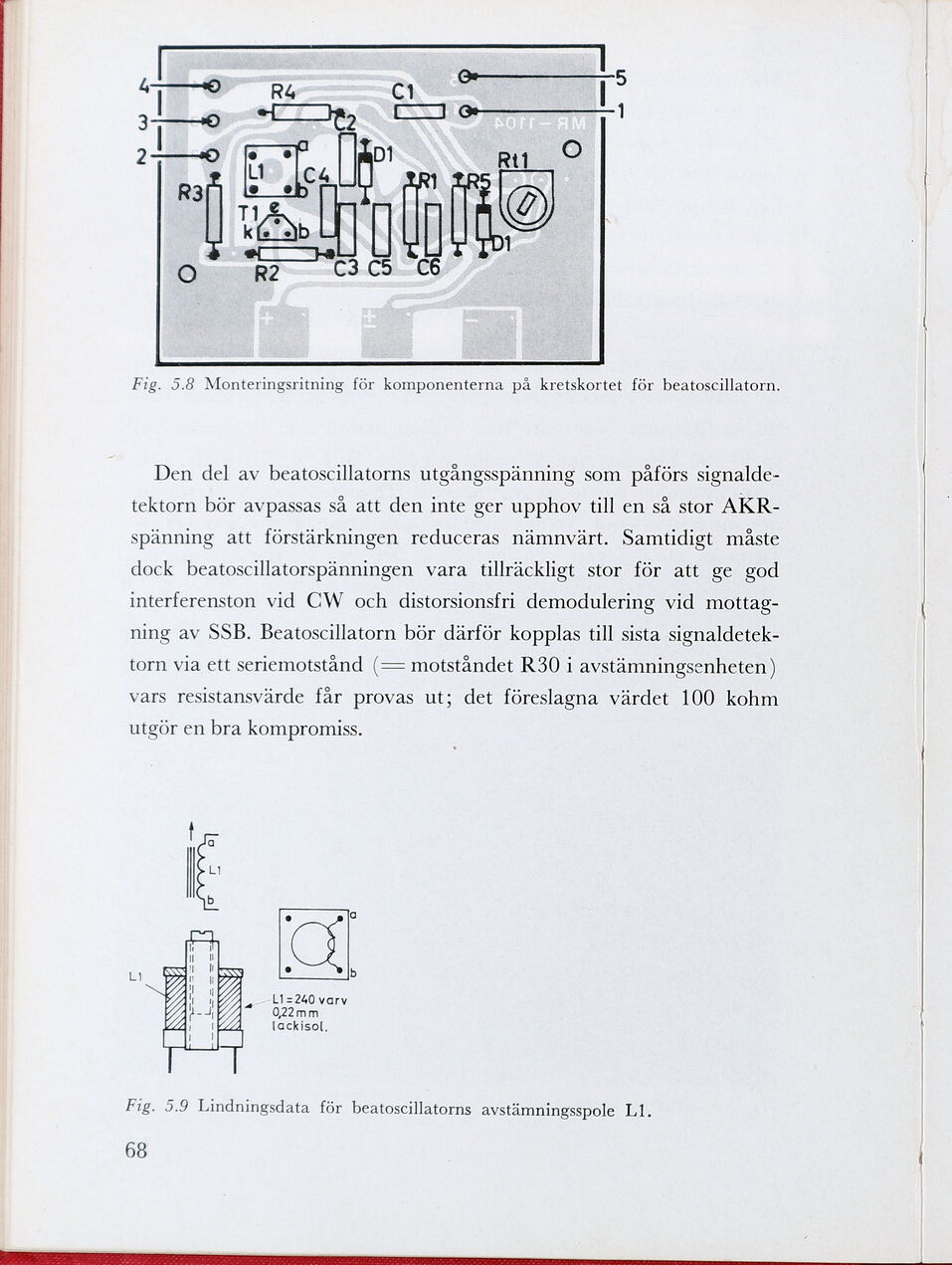

Fig. 3.8 Monteringsritning för komponenterna på kretskortet för beatoscillatorn.
Den del av beatoscillatorns utgångsspänning som påförs signalde-
tektorn bör avpassas så att den inte ger upphov till en så stor AKR-
spänning att förstärkningen reduceras nämnvärt. Samtidigt måste
dock beatoscillatorspänningen vara tillräckligt stor för att ge god
interferenston vid CW och distorsionsfri demodulering vid mottag- |
ning av SSB. Beatoscillatorn bör därför kopplas till sista signaldetek-
torn via ett seriemotstånd (= motståndet R30 i avstämningsenheten )
vars resistansvärde får provas ut; det föreslagna värdet 100 kohm
utgör en bra kompromiss.
a
b
- a
NE
LC i i 2 b
NN
L1=240 varv
(TA TÅ 0,22mm
; lackisol. |
I
Å
Fig. 3.9 Lindningsdata för beatoscillatorns avstämningsspole L1.
68 |
