= Störningar
0. OA IR a
UUTTTU DU UU UTI

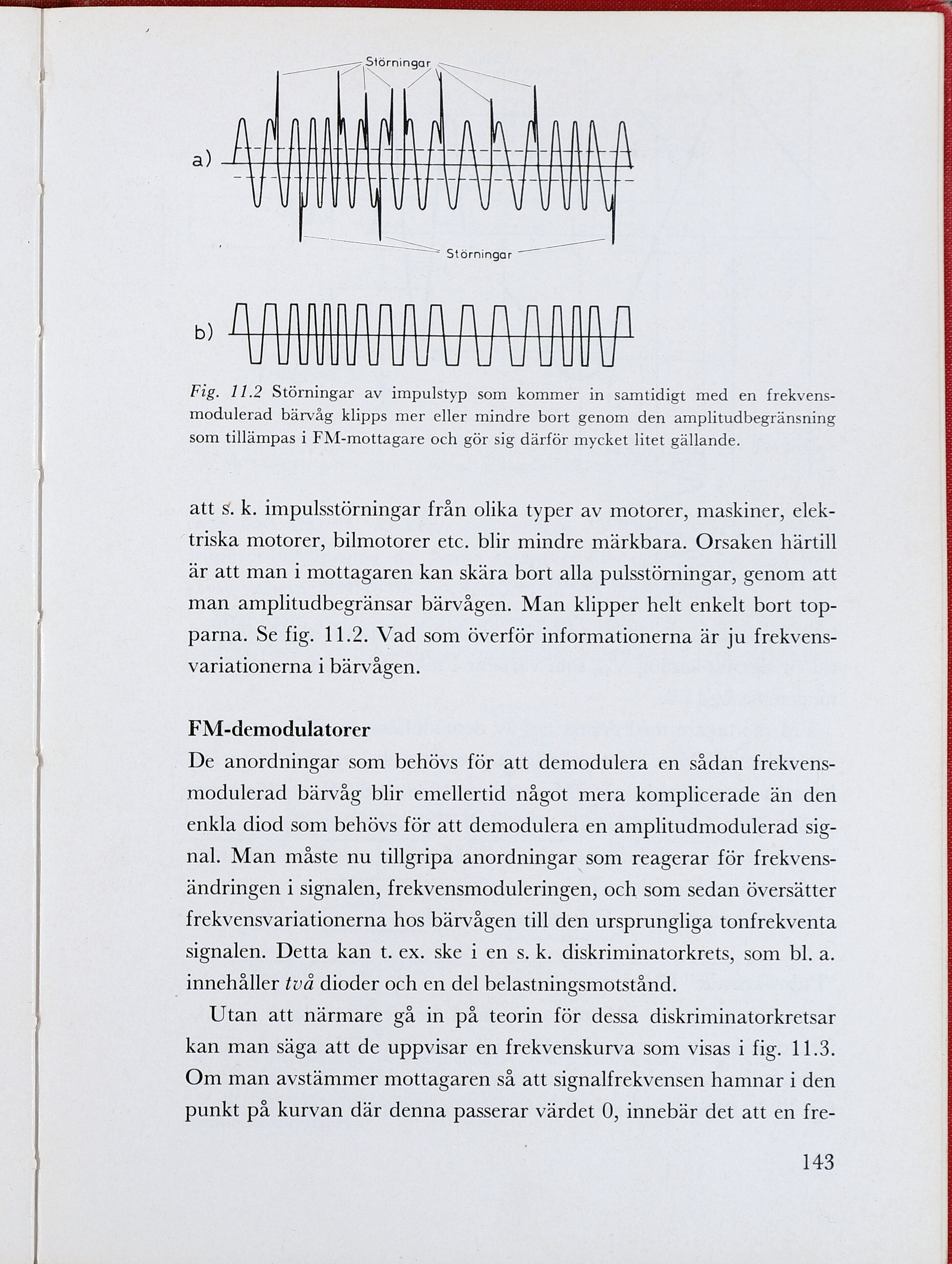

Fig. 11.2 Störningar av impulstyp som kommer in samtidigt med en frekvens-
modulerad bärvåg klipps mer eller mindre bort genom den amplitudbegränsning
som tillämpas 1 FM-mottagare och gör sig därför mycket litet gällande.
att s. k. impulsstörningar från olika typer av motorer, maskiner, elek-
triska motorer, bilmotorer etc. blir mindre märkbara. Orsaken härtill
är att man i mottagaren kan skära bort alla pulsstörningar, genom att
man amplitudbegränsar bärvågen. Man klipper helt enkelt bort top-
parna. Se fig. 11.2. Vad som överför informationerna är ju frekvens-
variationerna i bärvågen.
FM-demodulatorer
De anordningar som behövs för att demodulera en sådan frekvens-
modulerad bärvåg blir emellertid något mera komplicerade än den
enkla diod som behövs för att demodulera en amplitudmodulerad sig-
nal. Man måste nu tillgripa anordningar som reagerar för frekvens-
ändringen i signalen, frekvensmoduleringen, och som sedan översätter
frekvensvariationerna hos bärvågen till den ursprungliga tonfrekventa
signalen. Detta kan t. ex. ske i en s. k. diskriminatorkrets, som bl. a.
innehåller två dioder och en del belastningsmotstånd.
Utan att närmare gå in på teorin för dessa diskriminatorkretsar
kan man säga att de uppvisar en frekvenskurva som visas i fig. 11.3.
Om man avstämmer mottagaren så att signalfrekvensen hamnar i den
punkt på kurvan där denna passerar värdet 0, innebär det att en fre-
143
