omyprey =
a)
na Eng TZ 1,” I 4
IK Iz I, I Aa
I I l/
’ ’ ’ / ’ i

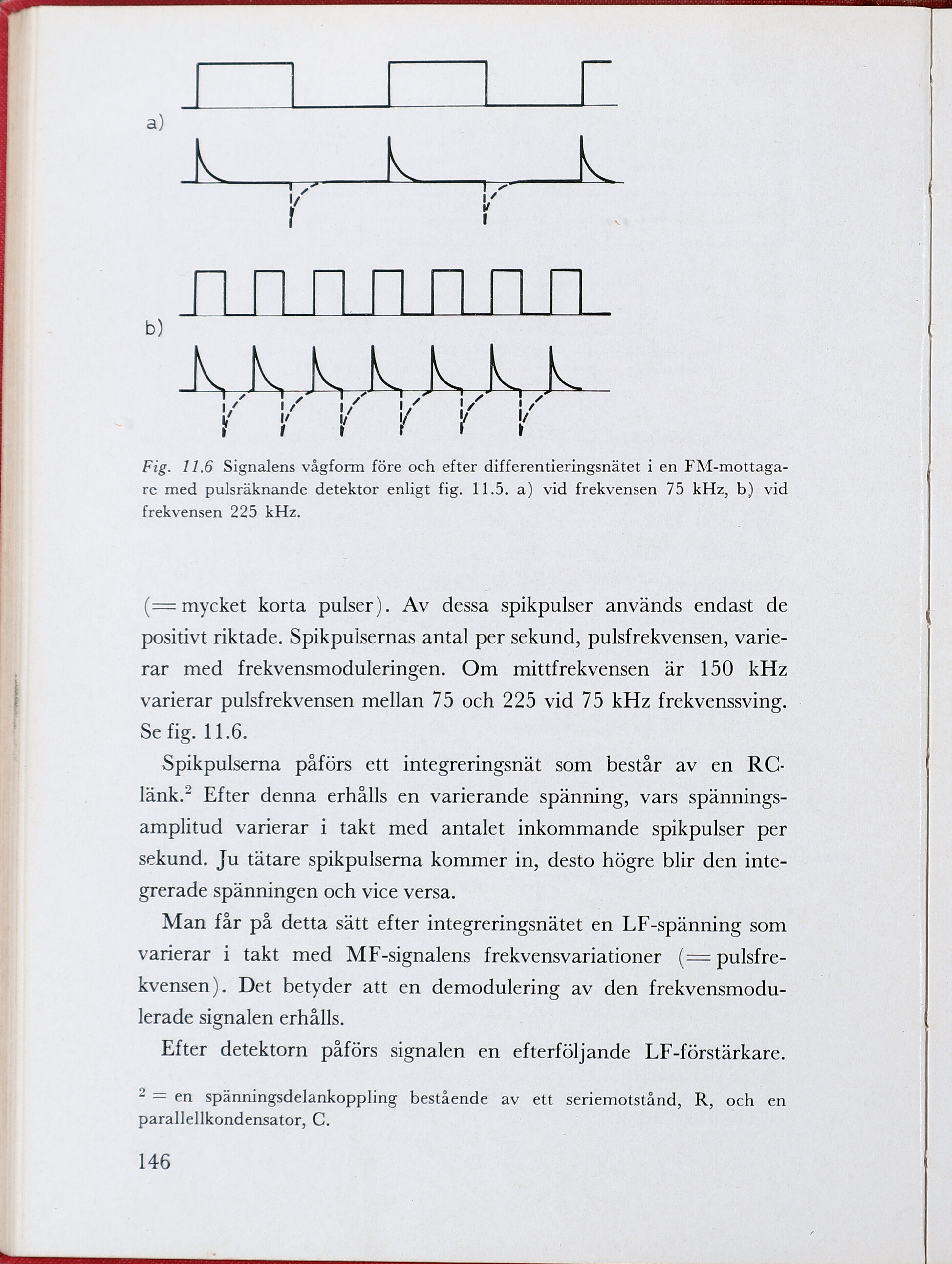

Fig. 11.6 Signalens vågform före och efter differentieringsnätet 1 en FM-mottaga-
re med pulsräknande detektor enligt fig. 11.5. a) vid frekvensen 75 kHz, b) vid
frekvensen 225 kHz.
(= mycket korta pulser). Av dessa spikpulser används endast de
positivt riktade. Spikpulsernas antal per sekund, pulsfrekvensen, varie-
rar med frekvensmoduleringen. Om mittfrekvensen är 150 kHz
varierar pulsfrekvensen mellan 75 och 225 vid 75 kHz frekvenssving.
Se fig. 11.6.
Spikpulserna påförs ett integreringsnät som består av en RC:-
länk.” Efter denna erhålls en varierande spänning, vars spännings-
amplitud varierar i takt med antalet inkommande spikpulser per
sekund. Ju tätare spikpulserna kommer in, desto högre blir den inte-
grerade spänningen och vice versa.
Man får på detta sätt efter integreringsnätet en LF-spänning som
varierar i takt med MF-signalens frekvensvariationer (= pulsfre-
kvensen). Det betyder att en demodulering av den frekvensmodu-
lerade signalen erhålls.
Efter detektorn påförs signalen en efterföljande LF-förstärkare.
>” = en spänningsdelankoppling bestående av ett seriemotstånd, R, och en
parallellkondensator, C.
146
