Det har redan påpekats att en placering av parasitiska element allt
för nära intill halvvågsantennen medför en stark reduktion av im-
pedansen. Placerar man elementen på något längre avstånd får man
visserligen inte lika kraftig förstärkning, men å andra sidan sjunker
inte impedansen så kraftigt. Även med hänsyn till att bandbredden
hos en sådan antenn med parasitiska element snabbt. sjunker ju när-
mare elementen placeras halvvågsantennen bör man undvika alltför
kompakta riktantenner. Det kan vara svårt att få antennen av-
stämd till exakt rätt frekvens, och skall antennen användas t. ex. för
färg-TV-mottagning måste man ha minst ca 5 MHz bandbredd
för fullgod mottagning. Avstånden 0,15 1—0,25 2 är en rätt lagom
kompromiss i detta avseende.
Man kan öka bandbredden hos en riktantenn genom att göra di-
rektorerna korta, ca 0,41—0,43 2, samtidigt som man gör reflektorn
lång, ca 0,52—0,54 2. Man kan på så sätt få upp bandbredden, så
att den blir av samma storleksordning som för en enkel halvvågs-
antenn, men man förlorar i antennförstärkning med ett sådant för-
farande.
Beträfffande det mekaniska utförandet av en riktantenn kan näm-
nas att man utan vidare kan jordsätta mittpunkten på de parasitiska
elementen. Detta underlättar montaget av antennen avsevärt, då
man kan skruva eller klamra fast direktorerna och reflektorn direkt
Reflektor
Direktor
N ’
| Bom
1
| Ur .

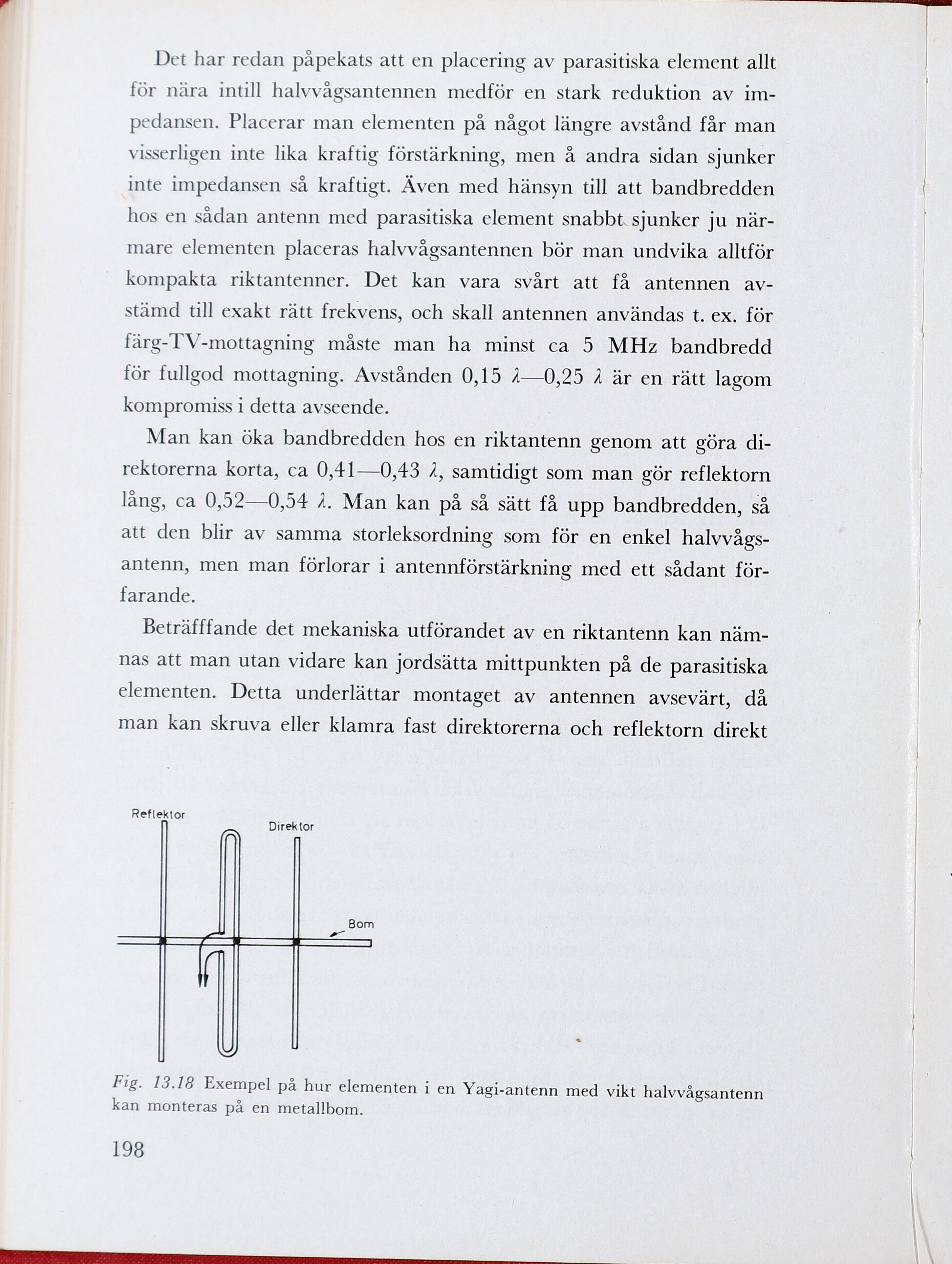

Fig. 13.18 Exempel på hur elementen i en Yagi-antenn med vikt halvvågsantenn
kan monteras på en metallbom.
198
