In
al R1 ol jan : CA RI3
[C5 9 SVAR Si EE
SEE se
SE 0 2
C16 Ant.
RI ci CI9 MF2 CI18 FE
Rd ME2: TR Ra RR
RN — RI
Dl —- (5 3 oj AE |
cw|+ C1
R17 FÖL
—
Ut

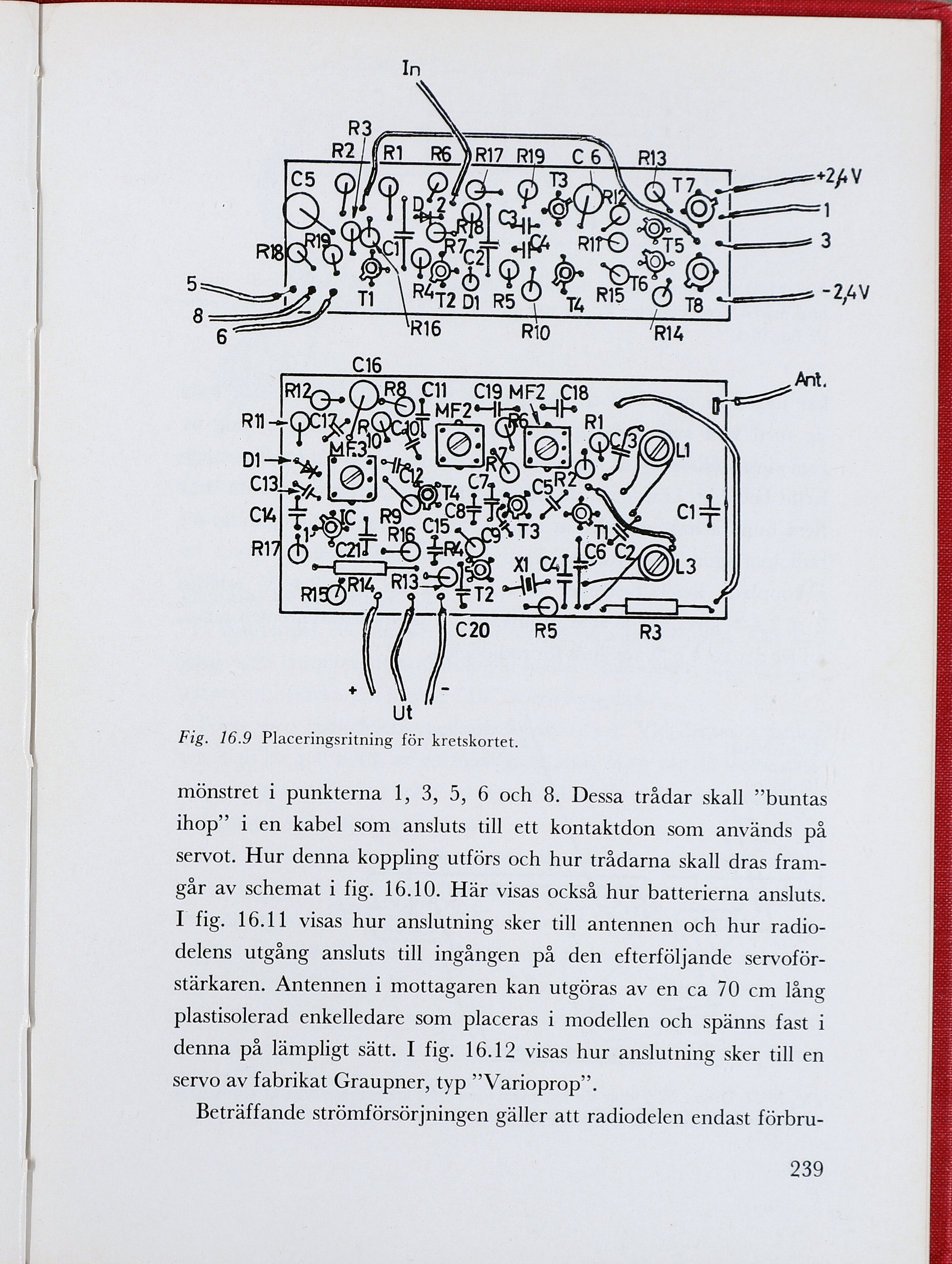

Fig. 16.9 Placeringsritning för kretskortet.
mönstret 1 punkterna 1, 3, 5, 6 och 8. Dessa trådar skall ”buntas
ihop” i en kabel som ansluts till ett kontaktdon som används på
servot. Hur denna koppling utförs och hur trådarna skall dras fram-
går av schemat i fig. 16.10. Här visas också hur batterierna ansluts.
I fig. 16.11 visas hur anslutning sker till antennen och hur radio-
delens utgång ansluts till ingången på den efterföljande servoför-
stärkaren. Antennen i mottagaren kan utgöras av en ca 70 cm lång
plastisolerad enkelledare som placeras i modellen och spänns fast i
denna på lämpligt sätt. I fig. 16.12 visas hur anslutning sker till en
servo av fabrikat Graupner, typ ”Varioprop”.
Beträffande strömförsörjningen gäller att radiodelen endast förbru-
239
