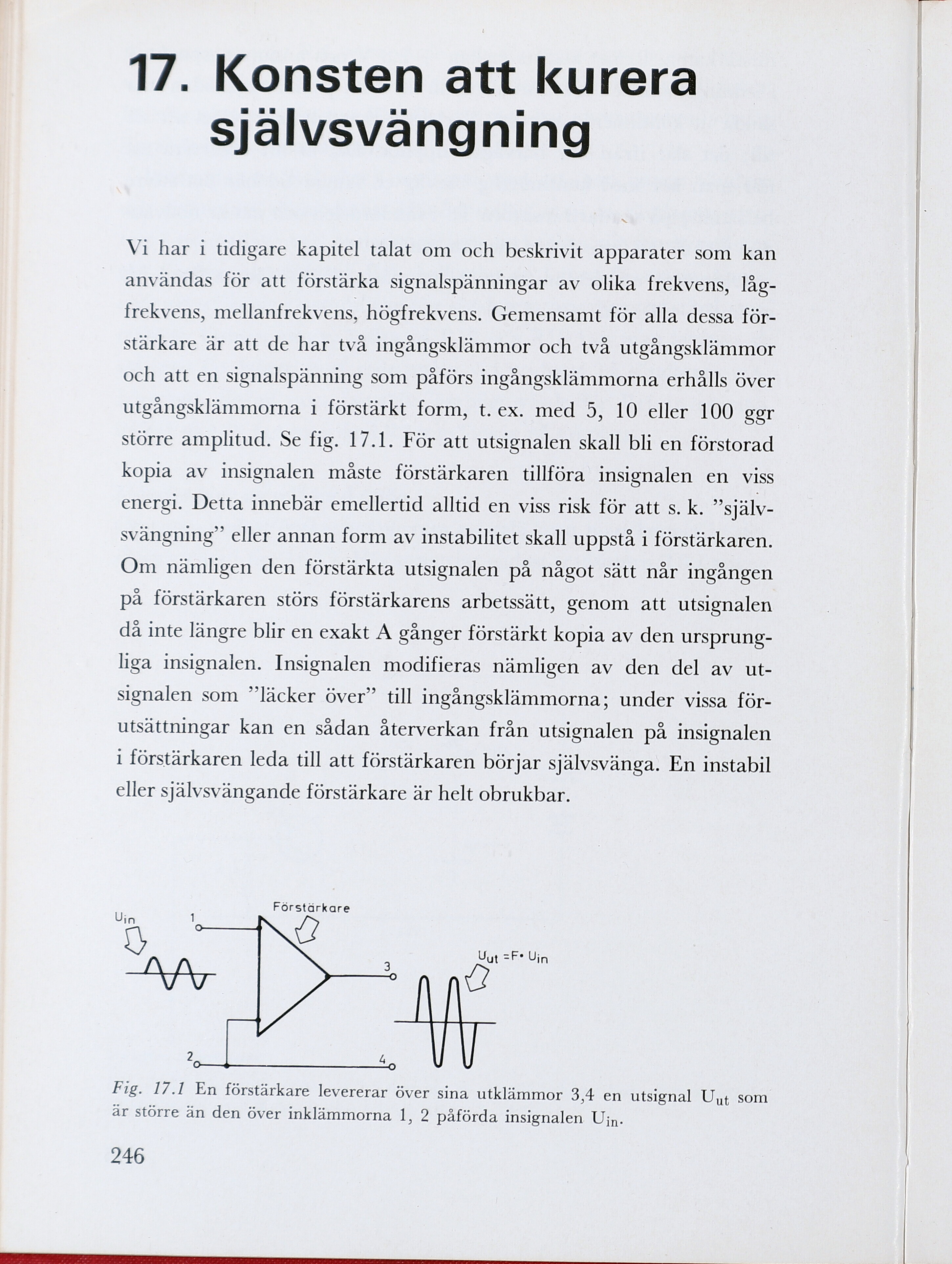

17. Konsten att kurera
självsvängning
Vi har i tidigare kapitel talat om och beskrivit apparater som kan
användas för att förstärka signalspänningar av olika frekvens, låg-
frekvens, mellanfrekvens, högfrekvens. Gemensamt för alla dessa för-
stärkare är att de har två ingångsklämmor och två utgångsklämmor
och att en signalspänning som påförs ingångsklämmorna erhålls över
utgångsklämmorna i förstärkt form, t. ex. med 5, 10 eller 100 ggr
större amplitud. Se fig. 17.1. För att utsignalen skall bli en förstorad
kopia av insignalen måste förstärkaren tillföra insignalen en viss
energi. Detta innebär emellertid alltid en viss risk för att s. k. ”själv-
svängning” eller annan form av instabilitet skall uppstå i förstärkaren.
Om nämligen den förstärkta utsignalen på något sätt når ingången
på förstärkaren störs förstärkarens arbetssätt, genom att utsignalen
då inte längre blir en exakt A gånger förstärkt kopia av den ursprung-
liga insignalen. Insignalen modifieras nämligen av den del av ut-
signalen som ”läcker över” till ingångsklämmorna; under vissa för-
utsättningar kan en sådan återverkan från utsignalen på insignalen
1 förstärkaren leda till att förstärkaren börjar självsvänga. En instabil
eller självsvängande förstärkare är helt obrukbar.
Förstärkare
Ujn 1
D
Uut =F> Uj
3 u in
20 lår
Fig. 17.1 En förstärkare levererar över sina utklämmor 3,4 en utsignal Unt som
är större än den över inklämmorna 1, 2 påförda insignalen Uijn.
246
