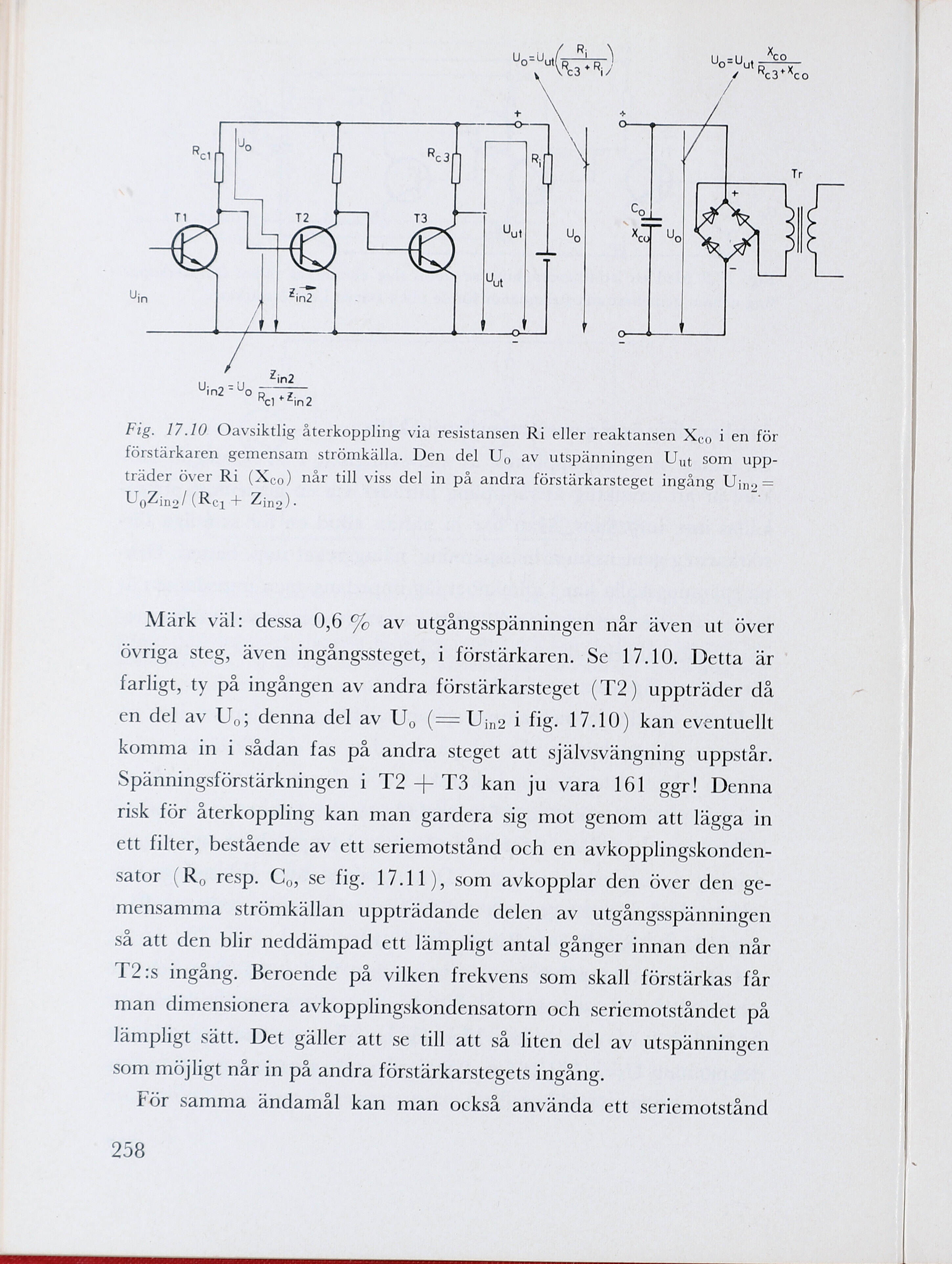

Fig. 17.10 Oavsiktlig återkoppling via resistansen Ri eller reaktansen Xco 1 en för
förstärkaren gemensam strömkälla. Den del U, av utspänningen Uut som upp-
träder över Ri (Xco) når till viss del in på andra förstärkarsteget ingång Uino =
UgZino/ (Ra SUG Zino)-
Märk väl: dessa 0,6 70 av utgångsspänningen når även ut över
Övriga steg, även ingångssteget, i förstärkaren. Se 17.10. Detta är
farligt, ty på ingången av andra förstärkarsteget (T2) uppträder då
em delav UN; denna delay OO IESURSN fig. 17.10) kan eventuellt
komma in i sådan fas på andra steget att självsvängning uppstår.
Spänningsförstärkningen i T2 + T3 kan ju vara 161 ggr! Denna
risk för återkoppling kan man gardera sig mot genom att lägga in
ett filter, bestående av ett seriemotstånd och en avkopplingskonden-
sator (R, resp. Co, se fig. 17.11), som avkopplar den över den ge-
mensamma strömkällan uppträdande delen av utgångsspänningen
så att den blir neddämpad ett lämpligt antal gånger innan den når
T2:s ingång. Beroende på vilken frekvens som skall förstärkas får
man dimensionera avkopplingskondensatorn och seriemotståndet på
lämpligt sätt. Det gäller att se till att så liten del av utspänningen
som möjligt når in på andra förstärkarstegets ingång.
För samma ändamål kan man också använda ett seriemotstånd
258
