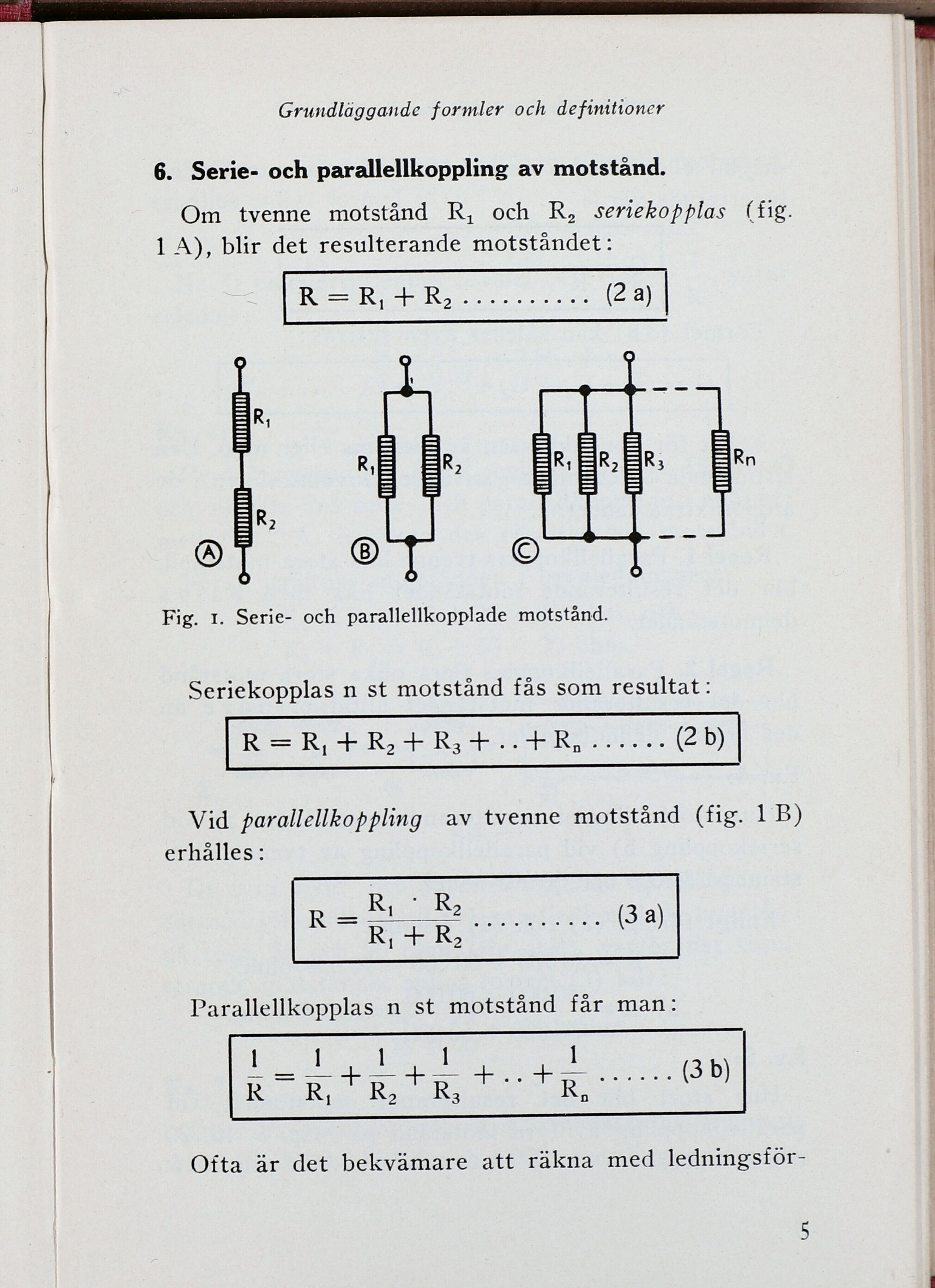

Grundläggande formler och definitioner
6. Serie- och parallellkoppling av motstånd.
Om tvenne motstånd R1 och R2 seriekopplas
(fig. 1A), blir det resulterande motståndet:
R = R1 + R2............ (2a)
Fig. 1. Serie- och parallellkopplade motstånd.
Seriekopplas n st motstånd fås som resultat:
R = R1 + R2 + R3 +.. + Rn.................(2b)
Vid parallellkoppling av tvenne motstånd (fig. 1B)
erhålles:
R=R1•R2/(R1+R2).....(3a)
Parallellkopplas n st motstånd får man:
1/R=1/R1+1/R2+1/R3+..+1/Rn......(3b)
Ofta är det bekvämare att räkna med
ledningsför-
