Radioteknisk Handbok

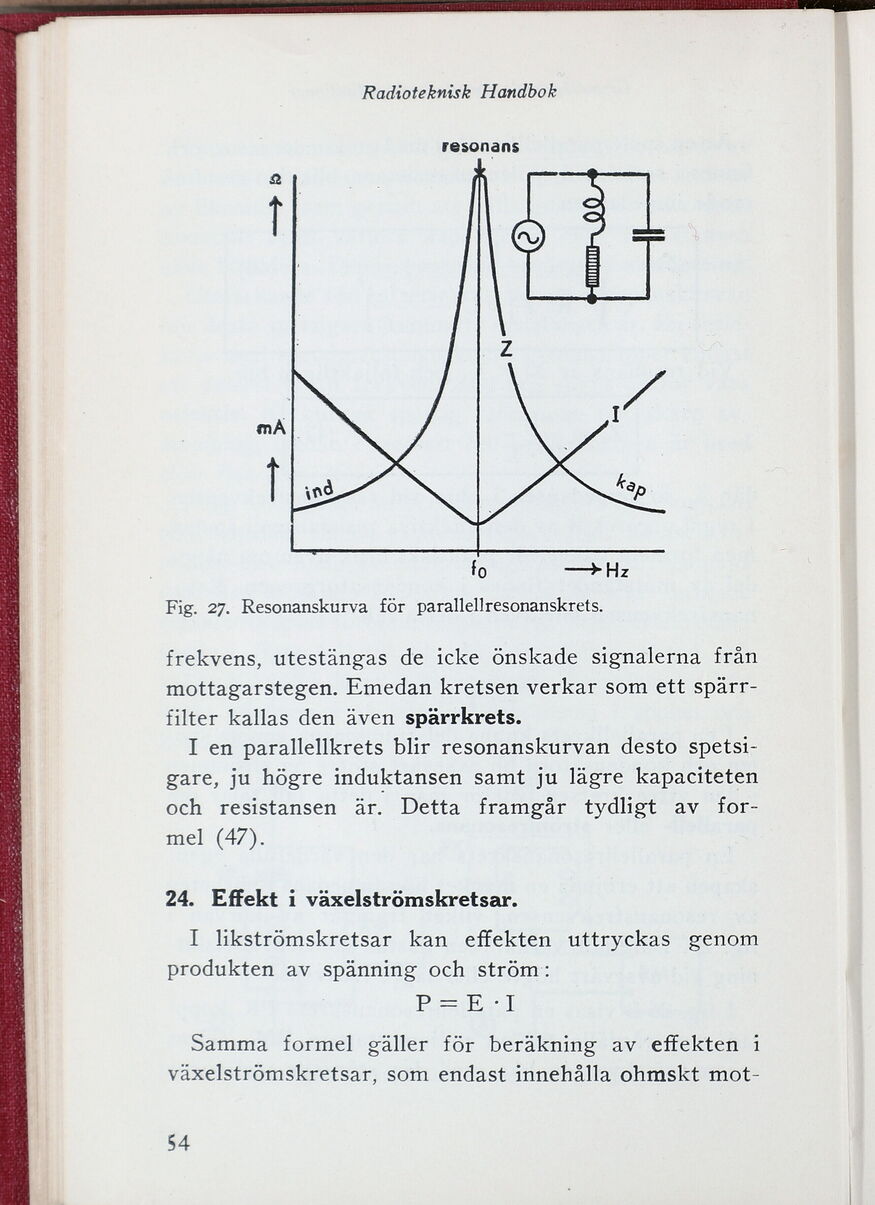

Fig. 27. Resonanskurva för parallellresonanskrets.
frekvens, utestängas de icke önskade signalerna från
mottagarstegen. Emedan kretsen verkar som ett
spärrfilter kallas den även spärrkrets.
I en parallellkrets blir resonanskurvan desto
spetsigare, ju högre induktansen samt ju lägre kapaciteten
och resistansen är. Detta framgår tydligt av
formel (47).
24. Effekt i växelströmskretsar.
I likströmskretsar kan effekten uttryckas genom
produkten av spänning och ström:
P = E -I
Samma formel gäller för beräkning av effekten i
växelströmskretsar, som endast innehålla ohmskt
mot
54
