Elektronrör
plan spegel, mot vilken gallerspänningskurvan
reflekteras. Är denna del tillräckligt lång, få
växelspänningarna erforderligt spelrum och anodströmskurvan
blir symmetrisk i förhållande till den horisontella
linjen genom arbetspunkten. Detta innebär i praktiken att
röret distorsionsfritt förstärker de signaler, som
påtryckas gallret.

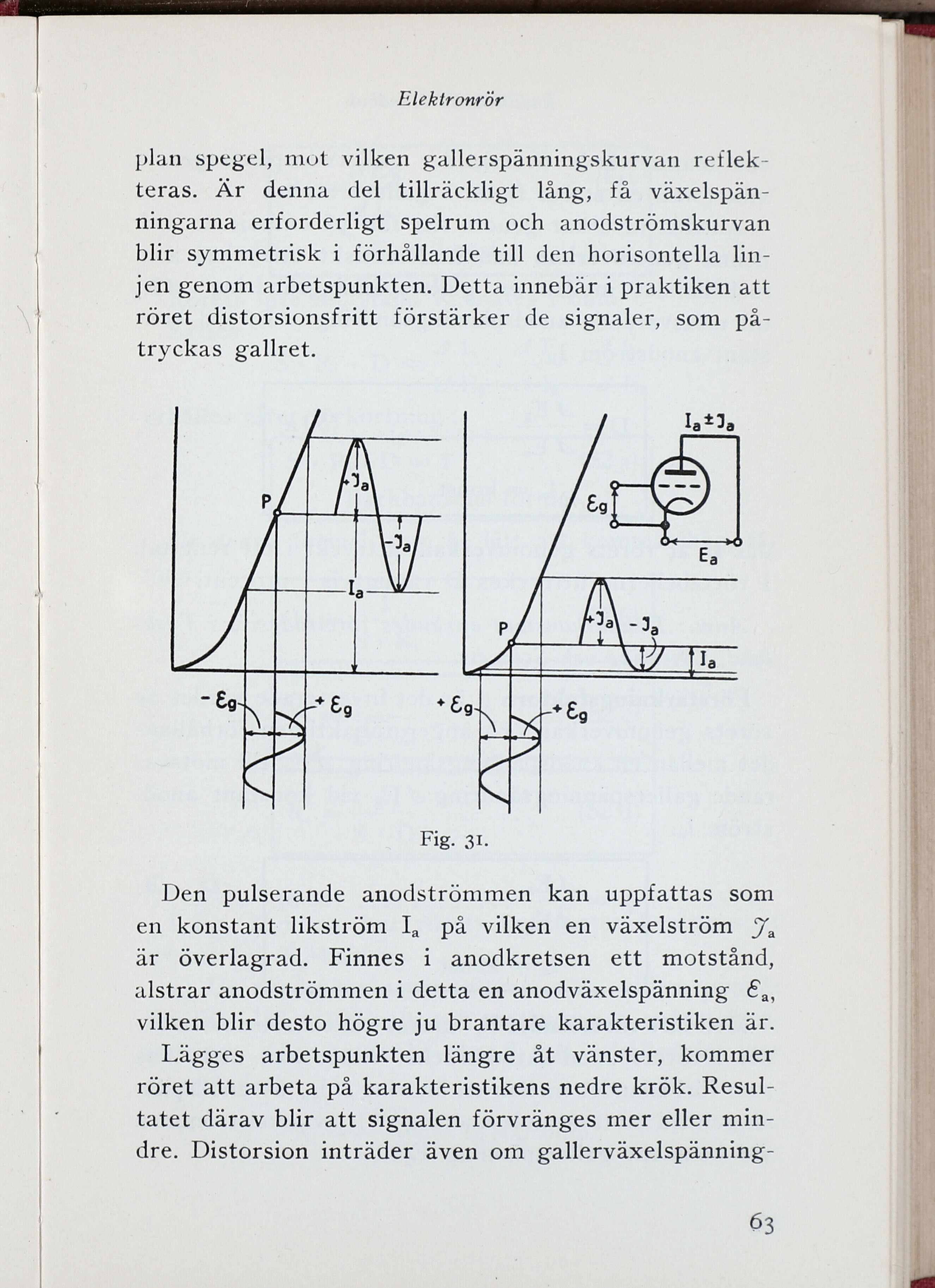

Fig. 31.
Den pulserande anodströmmen kan uppfattas som
en konstant likström Ia på vilken en växelström ya
är överlagrad. Finnes i anodkretsen ett motstånd,
alstrar anodströmmen i detta en anodväxelspänning £a,
vilken blir desto högre ju brantare karakteristiken är.
Lägges arbetspunkten längre åt vänster, kommer
röret att arbeta på karakteristikens nedre krök.
Resultatet därav blir att signalen förvränges mer eller
mindre. Distorsion inträder även om
gallerväxelspänning
63
