Radioteknisk Handbok
elektrodrör eller en tetrod. Placeras det nya gallret
mellan katoden och styrgallret får man ett
dubbelgal-lerrör, som arbetar tillfredsställande med en
anodspän-ning av 8—10 volt. Extragallret, vilket har till uppgift
att kontrollera rymdladdningen, benämnes
rymdladd-ningsgaller.
I skär mgaller te tr oden placeras det nya gallret
mellan anoden och styrgallret, varvid det kallas
skärm-galler. Det har i högfrekvensrör formen av ett
fin-maskigt nät, som uppfångar kraftlinjerna och
reducerar anod-gallerkapaciteten till någon tusendel av det
ursprungliga värdet. Härigenom förhindras att röret
till följd av kapacitiv återkoppling mellan anod- och
gallerkretsen råkar i svängning.

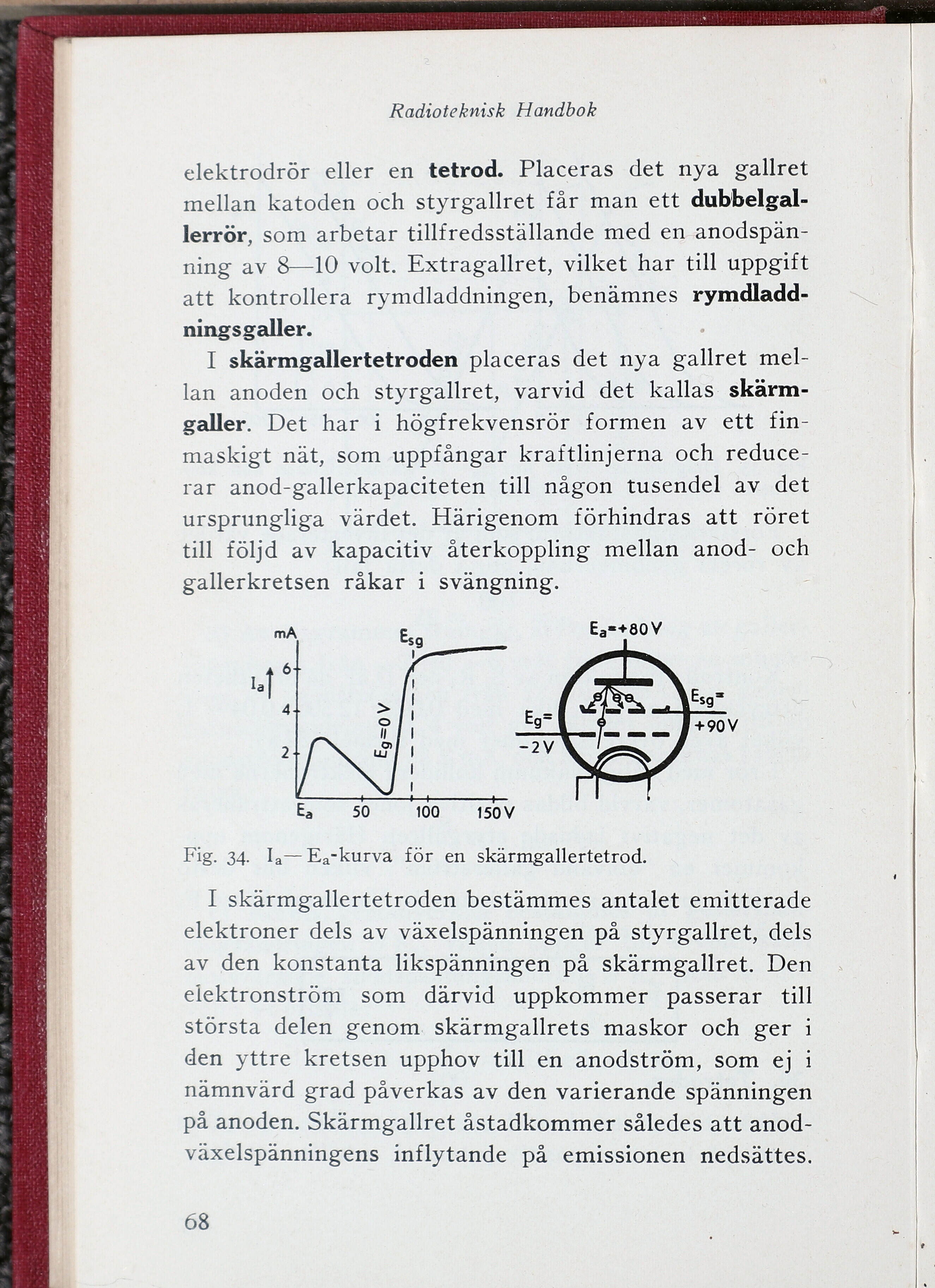

Fig. 34. Ia—Ea-kurva för en skärmgallertetrod.
I skärmgallertetroden bestämmes antalet emitterade
elektroner dels av växelspänningen på styrgallret, dels
av den konstanta likspänningen på skärmgallret. Den
elektronström som därvid uppkommer passerar till
största delen genom skärmgallrets maskor och ger i
den yttre kretsen upphov till en anodström, som ej i
nämnvärd grad påverkas av den varierande spänningen
på anoden. Skärmgallret åstadkommer således att
anod-växelspänningens inflytande på emissionen nedsättes.
68
