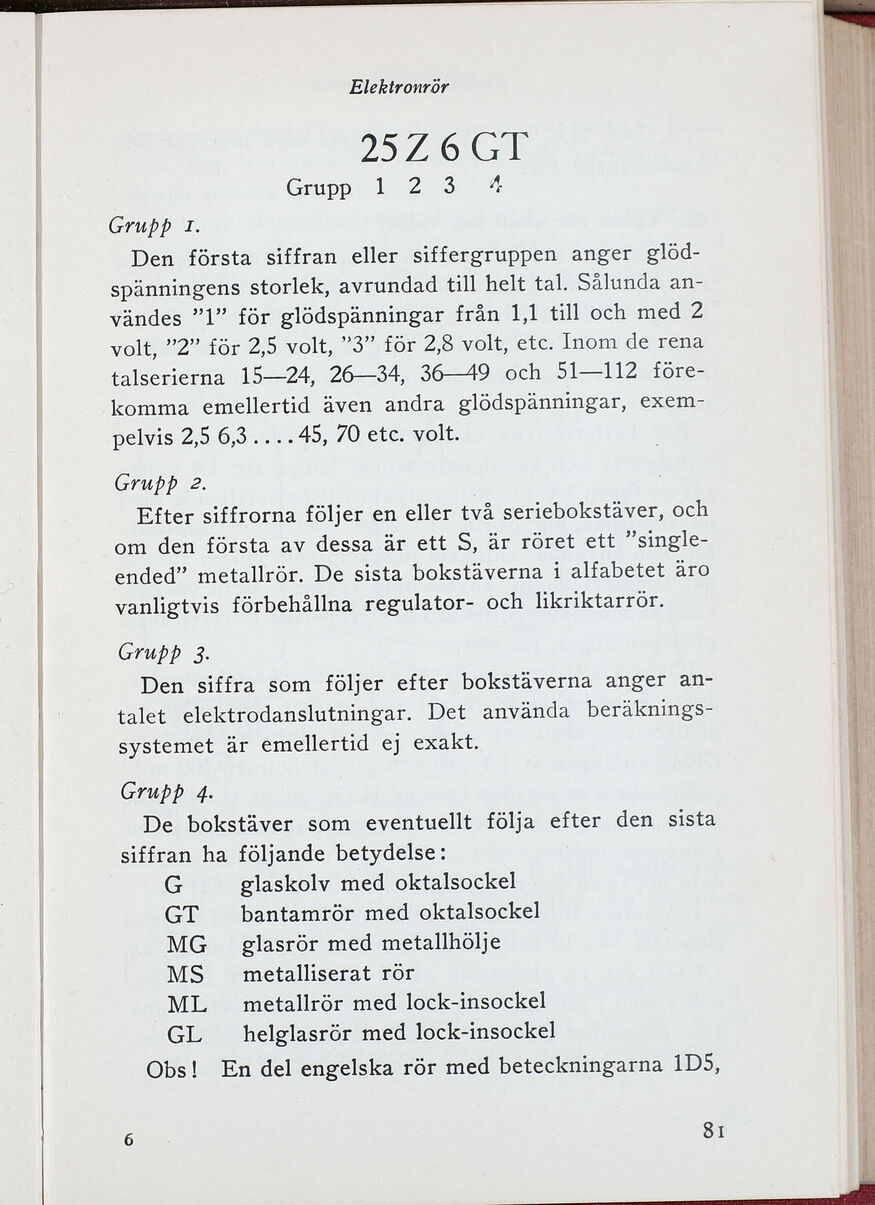

Elektronrör
25Z6GT
Grupp 12 3 4
Grupp i.
Den första siffran eller siffergruppen anger
glödspänningens storlek, avrundad till helt tal. Sålunda
användes ”1” för glödspänningar från 1,1 till och med 2
volt, ”2” för 2,5 volt, ”3” för 2,8 volt, etc. Inom de rena
talserierna 15—24, 26—34, 36—49 och 51—112
förekomma emellertid även andra glödspänningar,
exempelvis 2,5 6,3 .... 45, 70 etc. volt.
Grupp 2.
Efter siffrorna följer en eller två seriebokstäver, och
om den första av dessa är ett S, är röret ett
”single-ended” metallrör. De sista bokstäverna i alfabetet äro
vanligtvis förbehållna regulator- och likriktarrör.
Grupp 3.
Den siffra som följer efter bokstäverna anger
antalet elektrodanslutningar. Det använda
beräkningssystemet är emellertid ej exakt.
Grupp 4.
De bokstäver som eventuellt följa efter den sista
siffran ha följande betydelse:
G glaskolv med oktalsockel
GT bantamrör med oktalsockel
MG glasrör med metallhölje
MS metalliserat rör
ML metallrör med lock-insockel
GL helglasrör med lock-insockel
Obs! En del engelska rör med beteckningarna 1D5,
6
81
