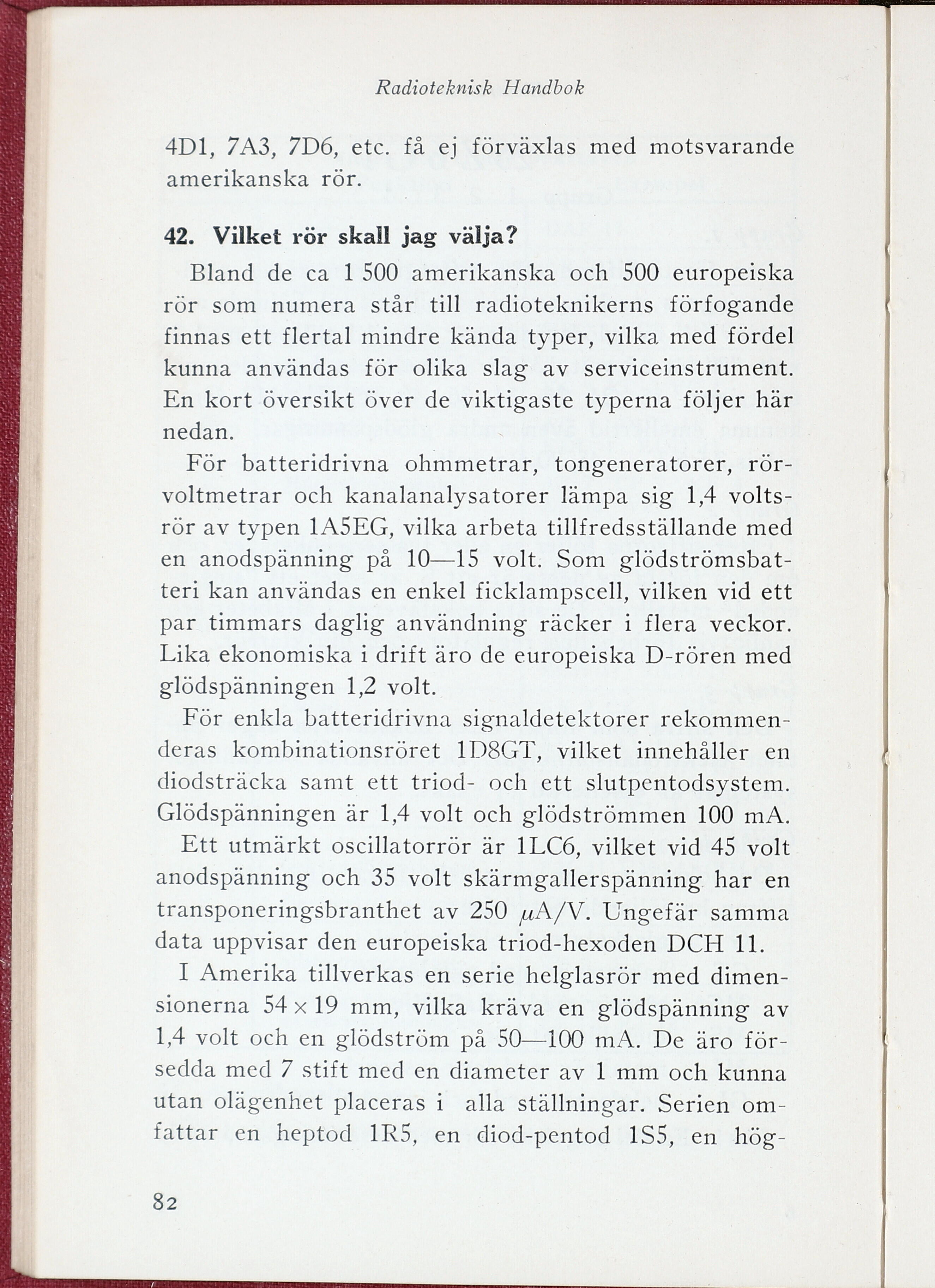

Radioteknisk Handbok
4D1, 7A3, 7D6, etc. få ej förväxlas med motsvarande
amerikanska rör.
42. Vilket rör skall jag välja?
Bland de ca 1 500 amerikanska och 500 europeiska
rör som numera står till radioteknikerns förfogande
finnas ett flertal mindre kända typer, vilka med fördel
kunna användas för olika slag av serviceinstrument.
En kort översikt över de viktigaste typerna följer här
nedan.
För batteridrivna ohmmetrar, tongeneratorer,
rör-voltmetrar och kanalanalysatorer lämpa sig 1,4
voltsrör av typen 1A5EG, vilka arbeta tillfredsställande med
en anodspänning på 10—15 volt. Som
glödströmsbat-teri kan användas en enkel ficklampscell, vilken vid ett
par timmars daglig användning räcker i flera veckor.
Lika ekonomiska i drift äro de europeiska D-rören med
glödspänningen 1,2 volt.
För enkla batteridrivna signaldetektorer
rekommenderas kombinationsröret 1D8GT, vilket innehåller en
diodsträcka samt ett triod- och ett slutpentodsystem.
Glödspänningen är 1,4 volt och glödströmmen 100 mA.
Ett utmärkt oscillatorrör är 1LC6, vilket vid 45 volt
anodspänning och 35 volt skärmgallerspänning. har en
transponeringsbranthet av 250 ^A/V. Ungefär samma
data uppvisar den europeiska triod-hexoden DCH 11.
I Amerika tillverkas en serie helglasrör med
dimensionerna 54 x 19 mm, vilka kräva en glödspänning av
1,4 volt och en glödström på 50—100 mA. De äro
försedda med 7 stift med en diameter av 1 mm och kunna
utan olägenhet placeras i alla ställningar. Serien
omfattar en heptod 1R5, en diod-pentod 1S5, en hög-
82
