Elektronrör
tig permanentmagnet. Tillsammans åstadkomma de
båda fälten att elektronerna koncentreras mot
dynoden D2. De ur denna elektrod utlösta
sekundärelektronerna slungas i sin tur mot dynoderna D8, D4, D5 och
D6, varefter den kraftigt förstärkta elektronströmmen
uppfångas av kollektorn A.
Det yttre magnetfältet kan undvaras om röret
förses med elektriska linser, vilka påverka det infallande
elektronknippet på samma sätt som en optisk
sam-lingslins påverkar det synliga ljuset.

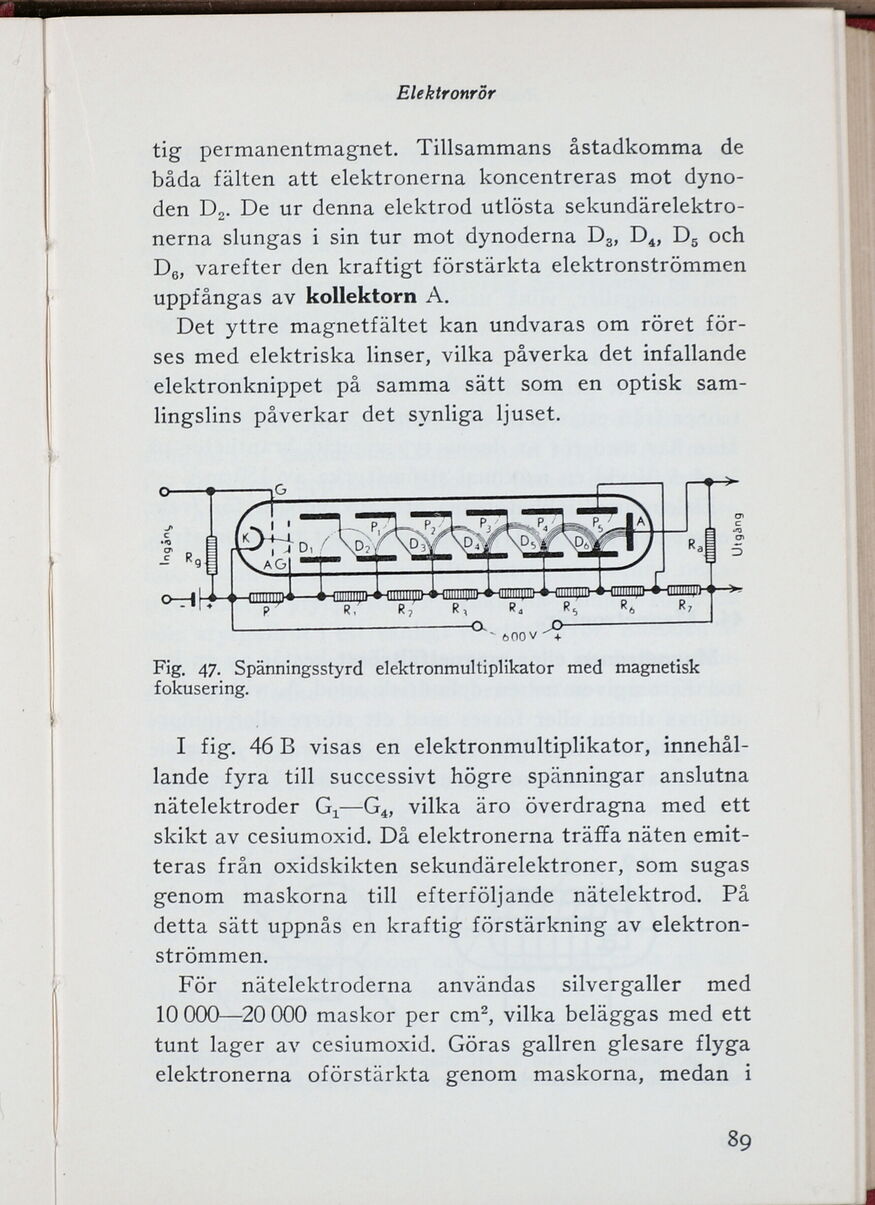

Fi& 47- Spänningsstyrd elektronmultiplikator med magnetisk
fokusering.
I fig. 46 B visas en elektronmultiplikator,
innehållande fyra till successivt högre spänningar anslutna
nätelektroder Gx—G4, vilka äro överdragna med ett
skikt av cesiumoxid. Då elektronerna träffa näten
emitteras från oxidskikten sekundärelektroner, som sugas
genom maskorna till efterföljande nätelektrod. På
detta sätt uppnås en kraftig förstärkning av
elektronströmmen.
För nätelektroderna användas silvergaller med
10 000—20 000 maskor per cm2, vilka beläggas med ett
tunt lager av cesiumoxid. Göras gallren glesare flyga
elektronerna oförstärkta genom maskorna, medan i
89
